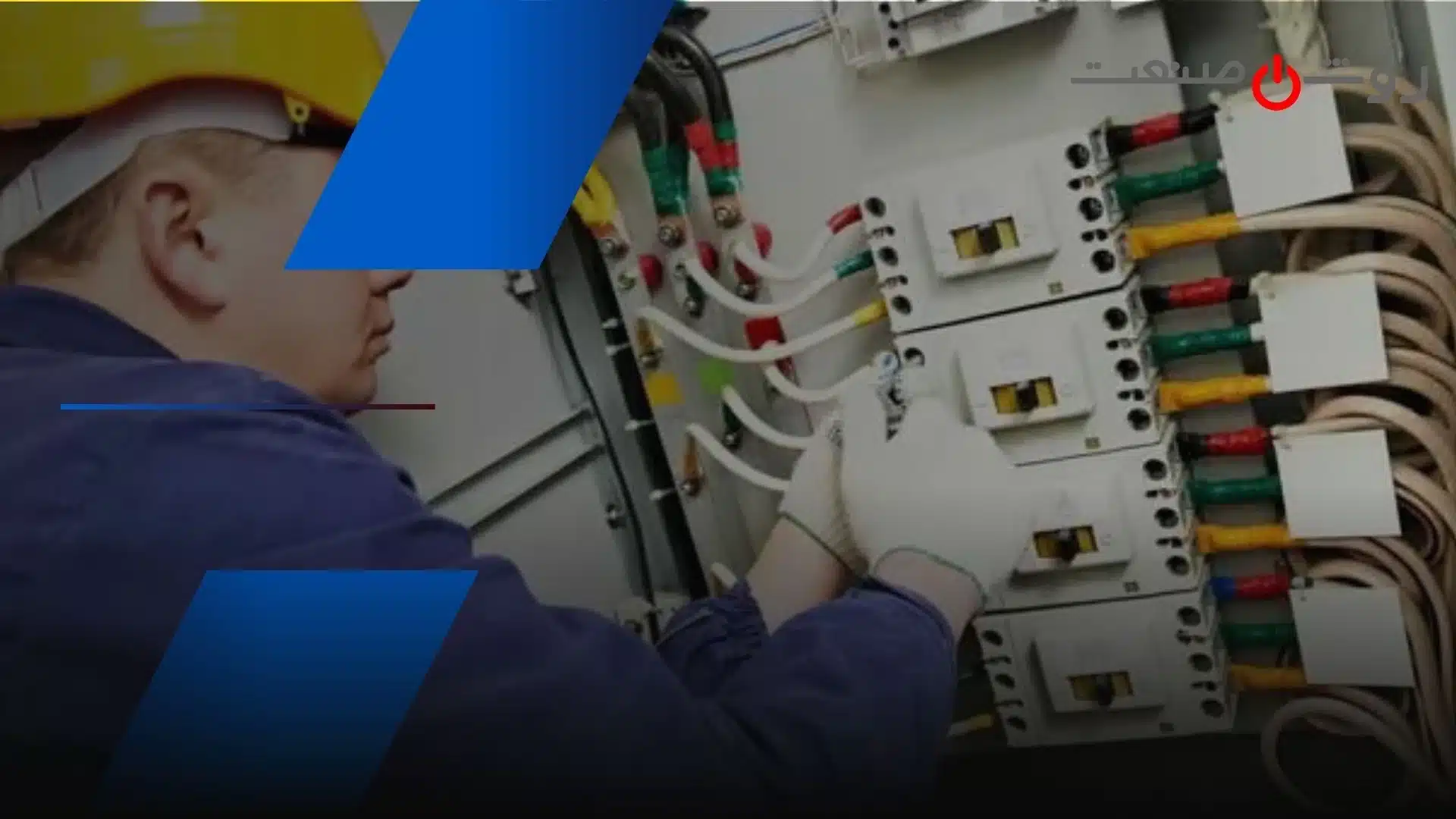

اصول سیمکشی برق ساختمان
سیمکشی برق ساختمان یکی از حساسترین بخشهای ساختوساز است و هر خطا در آن میتواند ایمنی ساختمان و عملکرد تجهیزات برقی را تحت تاثیر قرار دهد. برای اجرای درست این مرحله لازم است شناخت کافی از روشها، مراحل، تجهیزات و اصول استاندارد وجود داشته باشد. در ادامه، این موارد را بررسی میکنیم.
سیم کشی برق ساختمان و اهمیت آن
سیمکشی برق ساختمان شبکهای یکپارچه برای انتقال انرژی الکتریکی در یک واحد مسکونی، اداری یا صنعتی ایجاد میکند. این شبکه از تابلو برق آغاز میشود و از طریق مسیرهای مشخصشده به کلیدها، پریزها، روشناییها و دیگر مصرفکنندهها میرسد. هرچه این شبکه اصولیتر و استانداردتر طراحی و اجرا شود، احتمال بروز خطرهایی مانند آتشسوزی، اتصال کوتاه، شوک الکتریکی و کاهش عمر وسایل برقی کمتر میشود.
بخشی از اهمیت سیمکشی برق ساختمان به مرحله طراحی برمیگردد. در این مرحله مسیر سیمها، تعداد مدارهای روشنایی و پریزها، حجم مصرف انرژی و محل نصب تجهیزات مشخص میشود. سپس سیمها از میان لولههای محافظ عبور میکند تا در برابر فشار، رطوبت یا ضربه ایمن شوند. انتخاب درست سیم در این بخش اهمیت زیادی دارد و استفاده از سیم افشان یا سیم 1.5 و مدلهای دیگر باید براساس نوع نیاز مدار انجام شود. اجرای اصولی باعث میشود در آینده نیز امکان نگهداری و افزایش ظرفیت سیستم وجود داشته باشد.

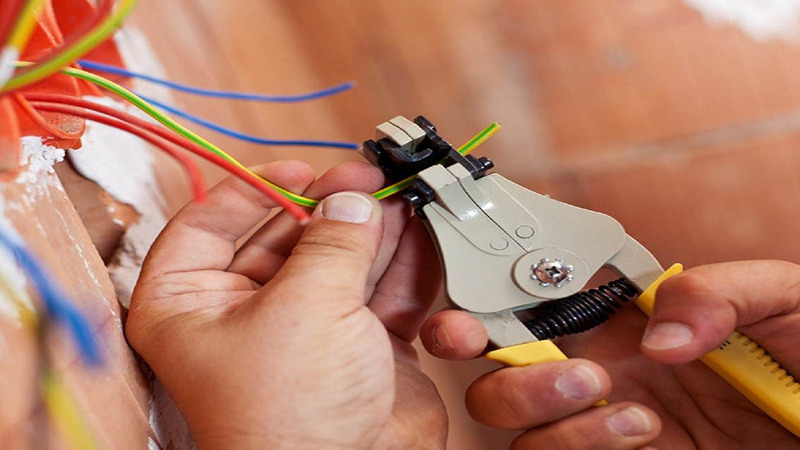

انواع سیستمهای سیم کشی در ساختمان
در سیمکشی برق ساختمان دو روش اصلی استفاده میشود. روش روکار که بیشتر در ساختمانهای قدیمی یا مکانهایی که امکان تخریب وجود ندارد اجرا میشود، و روش توکار که رایجترین شیوه در ساختوساز جدید است. در سیم کشی توکار، سیمها داخل دیوار و لولههای PVC یا خرطومی قرار میگیرد. این روش علاوهبر ایجاد ظاهر بهتر، ایمنی بیشتری هم فراهم میکند.
در روش توکار سه شیوه اجرای متداول وجود دارد. نخست استفاده از قوطی کلید و پریز که در آن تمام اتصالات درون قوطیها انجام میشود. روش دوم از جعبه تقسیم استفاده میکند و مسیر سیمها بهطور منظم از این نقطه پخش میشود. روش سوم مسیرها را مستقیما از تابلو تامین میکند و مصرفکنندهها بدون جعبه واسط به تابلو مرتبط میشوند. انتخاب هر روش به نقشه، نوع ساختمان، تعداد مدارها و نیاز مصرفکننده بستگی دارد.
مراحل اصلی سیم کشی استاندارد
مراحل سیم کشی استاندارد با انتخاب نوع سیستم آغاز میشود. پس از آن، نقشه روشنایی، مدار پریزها، مسیر لولهها و محل قوطیها روی نقشه ساختمان مشخص میشود. سپس قوطیهای کلید و پریز در محل مناسب نصب شده و برای عبور سیمها، شیارهایی روی دیوار ایجاد میشود تا لولهها درون آن قرار گیرد. لولهگذاری مرحله مهمی است که کیفیت اجرای آن بر عمر سیمها تاثیر مستقیم دارد. پس از اتمام لولهگذاری، سیمها از ابتدا تا انتهای مسیر کشیده میشود و اتصالها در قوطیها یا جعبه تقسیم انجام میشود.
در مرحله بعد، کلیدها، پریزها و تجهیزات روشنایی نصب شده و در نهایت مدارها آزمایش میشوند. رعایت نظم در مسیردهی، استفاده از عایق مناسب و رعایت استانداردها باعث میشود سیم کشی عمر طولانیتری داشته باشد. همچنین انتخاب درست و دقیق هنگام خرید سیم و کابل اهمیت زیادی دارد و میتواند میزان افت ولتاژ و داغی سیم را کاهش دهد.
انتخاب سیم مناسب برای برقکشی
در انتخاب سیم مناسب برای سیمکشی برق ساختمان باید به نوع کاربرد مدار، جریان عبوری، مسافت مسیر و شرایط محیطی توجه شود. سیم افشان بهدلیل انعطاف بالا در بسیاری از مسیرها استفاده میشود و برای قوطیها و نقاطی که نیاز به خم زیاد دارند مناسب است. سیم 1.5 معمولا برای مدار روشنایی به کار میرود و مدلهای ضخیمتر برای پریزها و وسایل پرمصرف استفاده میشود.
در پروژههای سنگینتر یا محیطهای صنعتی از سیم و کابل مقاوم تر مثل رساناکابل استفاده میشود که تحمل دمای بالاتر و جریان بیشتر را دارند. انتخاب سیم استاندارد و برندهای قابل اطمینان باعث میشود کیفیت کلی شبکه افزایش یابد. همچنین توجه به نوع عایق، جنس هادی، سطح مقطع و طول مسیر باعث میشود جریان بدون افت و خطر عبور کند و از آسیب به لوازم برقی جلوگیری شود. مهندسان برق معمولا باتوجهبه نقشه و بار مصرفی، بهترین گزینه را تعیین میکنند. همچنین میتوانید لیست قیمت رسانا کابل را دیده مقایسه و خرید کنید.
تفاوت روشهای سیم کشی و کاربرد هرکدام
در سیم کشی سری، تمام مصرفکنندهها پشتسرهم قرار میگیرند و قطع شدن یکی از آنها مسیر همه را مختل میکند. این روش برای ساختمان مناسب نیست و بیشتر در مدارهای خاص به کار میرود. در سیمکشی موازی، هر مصرفکننده مسیر مستقلی دارد و قطع شدن یک مسیر تاثیری بر بخشهای دیگر نمیگذارد. به همین دلیل، در سیمکشی برق ساختمان همیشه روش موازی استفاده میشود.
تفاوت دیگری نیز در سیم کشی کلید و پریز وجود دارد. جریان عبوری از مدار پریزها بیشتر است و به همین دلیل، از سیمهای ضخیمتر استفاده میشود، اما مدار کلید معمولا جریان کمتری دارد. شناخت درست این تفاوتها باعث میشود سیم کشی ساختمان با ایمنی و بازدهی بیشتری اجرا شود.
دستهبندی سیم و کابل
قیمت اصلی 2,200,000 تومان بود.1,980,000 تومانقیمت فعلی 1,980,000 تومان است.متر
قیمت اصلی 67,000 تومان بود.61,000 تومانقیمت فعلی 61,000 تومان است.متر
قیمت اصلی 362,000 تومان بود.326,000 تومانقیمت فعلی 326,000 تومان است.متر
340,000 تومانمتر
230,000 تومانمتر
قوانین مهم سیم کشی ساختمان
قوانین استاندارد شامل استفاده از سیمهای مقاوم، رعایت فاصله میان مسیرها، جلوگیری از تماس مستقیم با لولههای گاز، استفاده از لولههای محافظ و جلوگیری از فشار آوردن به سیمهاست. همچنین باید مسیرها بهگونهای طراحی شود که در آینده امکان تعمیر یا افزایش مدار وجود داشته باشد. آزمایش سیمها قبل از نصب و اطمینان از سلامت عایق الزامی است. رعایت این اصول مانع افزایش دما، اتصال کوتاه و خطرهای ناگهانی میشود.

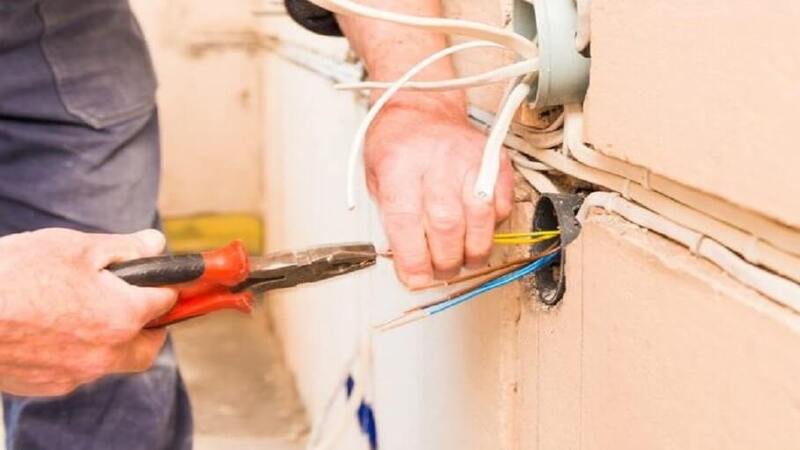

اشتباهات رایج در سیم کشی
نزدیک بودن کابلها به لولههای گاز یکی از خطرناکترین خطاهاست. استفاده از سیمهای بیکیفیت نیز احتمال داغی و سوختگی را افزایش میدهد. نصب تجهیزات توسط افراد غیرمتخصص، اتصالهای غیراصولی، استفاده از گیرههای بیکیفیت، فیکس نکردن لولهها و عبور دادن سیمها از مسیرهای تنگ از دیگر مشکلات رایج است.
رعایت نکردن اصولی مثل جداسازی مدار روشنایی از پریز و بیتوجهی به ظرفیت شبکه نیز باعث اختلال در عملکرد سیستم میشود. این خطاها اگر اصلاح نشود میتواند امنیت کل ساختمان را تهدید کند و حتی خسارتهای مالی و جانی به همراه داشته باشد.
نتیجهگیری
شناخت اصول سیمکشی برق ساختمان، انتخاب سیم مناسب و رعایت استانداردهای فنی، پایه ایجاد یک سیستم ایمن و مطمئن را شکل میدهد. با انتخاب درست سیم، اجرای دقیق مراحل و پرهیز از اشتباهات رایج، میتوان شبکهای پایدار ایجاد کرد که در طول زمان پاسخگوی نیازهای ساختمان باشد و از آسیبهای احتمالی جلوگیری کند.
دسته بندی: مقاله آموزشی
جهت آشنایی بهتر با برند های برتر سیم و کابل مقاله انتخاب سیم و کابل را مطالعه کنید.
1. هنگام انتخاب سیم و کابل چه نکاتی باید رعایت شود؟
نوع سیم باید متناسب با جریان مدار، طول مسیر و شرایط محیطی باشد. سیمهای افشان برای خمهای زیاد، سیم 1.5 برای روشنایی و سیمهای ضخیمتر برای پریزها یا وسایل پرمصرف استفاده میشوند. برند معتبر و عایق مناسب باعث کاهش افت ولتاژ و افزایش ایمنی میشود.
2. چرا سیمکشی موازی همیشه بهتر از سری است؟
در سیمکشی موازی هر مصرفکننده مسیر مستقل دارد و قطع شدن یک مدار، بقیه را مختل نمیکند، در حالی که سیمکشی سری باعث میشود اختلال یک بخش کل شبکه را تحت تاثیر قرار دهد.
3. چه قوانین استانداردی باید در سیمکشی ساختمان رعایت شود؟
استفاده از سیمهای مقاوم، رعایت فاصله بین مسیرها، جدا کردن سیمها از لولههای گاز، استفاده از لوله و گیره استاندارد، تست عایق و طراحی مسیر برای تعمیر یا افزایش مدار در آینده از اصول مهم سیمکشی است.
