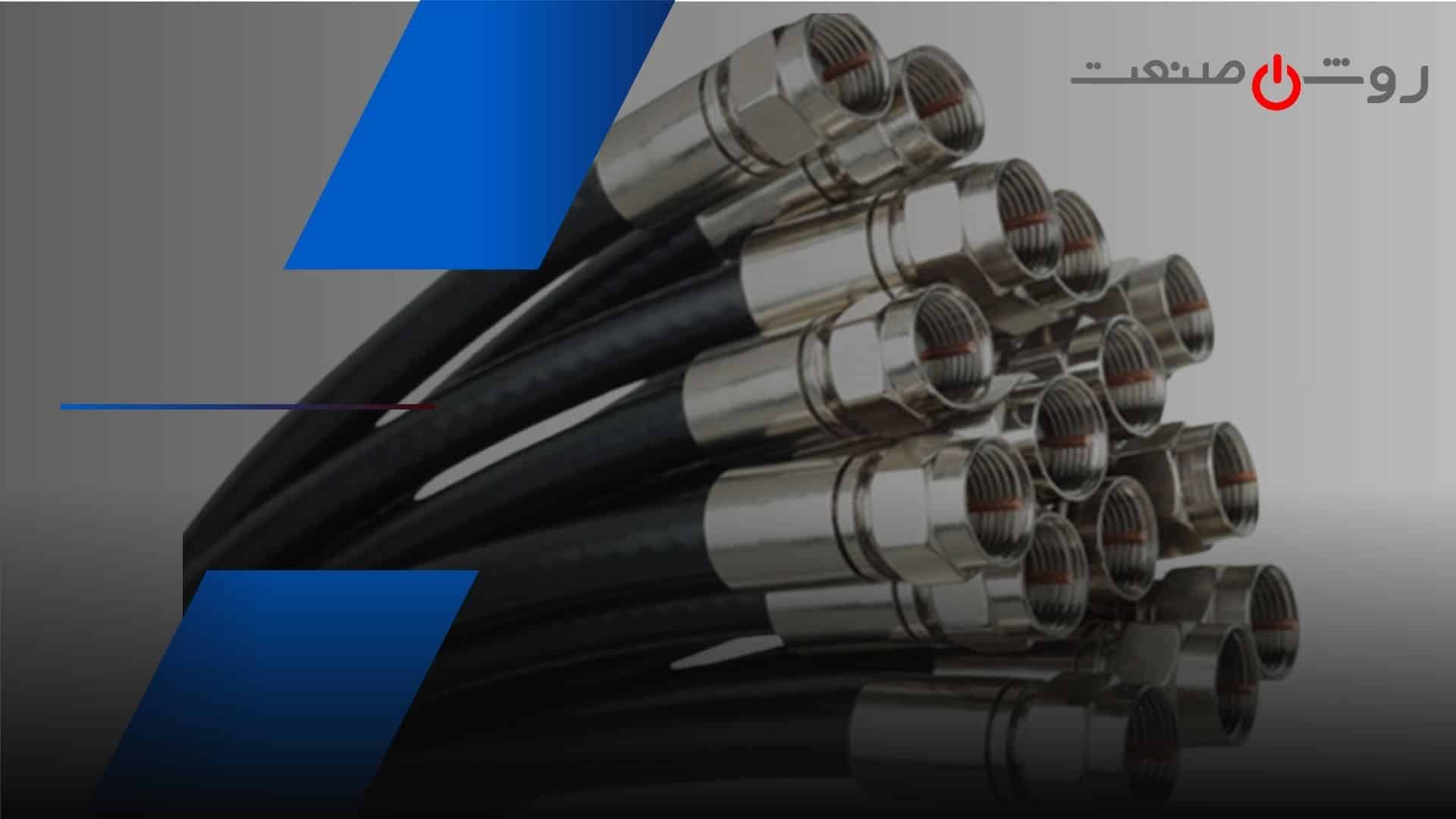

کابل کواکسیال و انواع آن؛ راهنمای کامل انتخاب و کاربرد

اگر با آنتن تلویزیون، دوربین مداربسته، اینترنت کابلی یا تجهیزات مخابراتی سروکار داشته باشید، احتمالاً نام کابل کواکسیال بارها به گوشتان خورده است. اما واقعاً این کابل چیست؟ چرا هنوز با وجود فیبر نوری و کابل‌های شبکه، جایگاه خودش را حفظ کرده؟ و مهم‌تر از همه: کدام نوع کابل کواکسیال برای کدام کاربرد مناسب است؟

در این مقاله کاملاً آموزشی، به زبان ساده اما تخصصی، همه‌چیز را درباره کابل کواکسیال بررسی می‌کنیم؛ از ساختار و مزایا گرفته تا انواع رایج، کاربردها، اشتباهات خرید و یک جدول مقایسه کاربردی. اگر می‌خواهید انتخابی دقیق و بدون دردسر داشته باشید، این راهنما دقیقاً برای شماست.

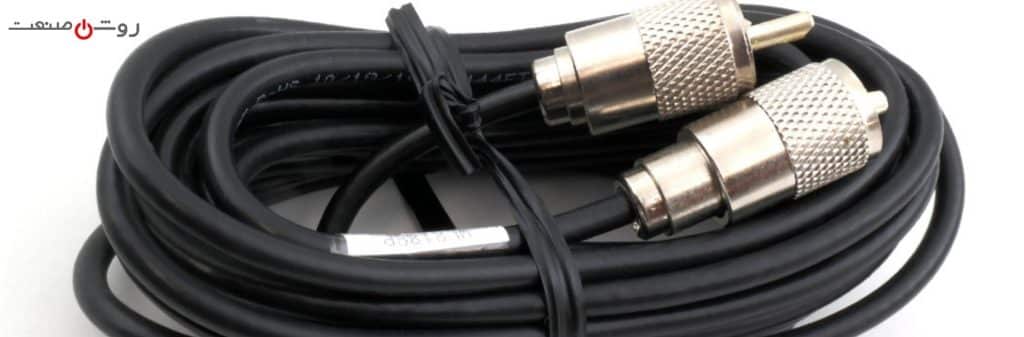

کابل کواکسیال چیست و چرا هنوز هم پرکاربرد است؟

کابل کواکسیال (Coaxial Cable) نوعی کابل انتقال سیگنال است که برای ارسال داده‌های فرکانس بالا با کمترین نویز طراحی شده. واژه «کواکسیال» به این معناست که هادی مرکزی و شیلد خارجی، روی یک محور (Axis) قرار دارند؛ همین طراحی هوشمندانه، دلیل اصلی کیفیت بالای سیگنال در این کابل است.

با وجود پیشرفت فناوری‌هایی مثل فیبر نوری، کابل های کواکسیال همچنان در بسیاری از پروژه‌ها استفاده می‌شود. چرا؟ چون نصب آسان، هزینه مناسب، پایداری سیگنال و مقاومت در برابر نویز دارد. به‌خصوص در پروژه‌های شهری، دوربین‌های مداربسته، آنتن مرکزی و شبکه‌های کابلی، کواکسیال هنوز انتخاب اول است.

از دید کاربر، کابل های کواکسیال یک راه‌حل قابل اعتماد است؛ نه پیچیده، نه حساس، و نه پرهزینه. همین ویژگی‌ها باعث شده عمر مفیدش خیلی بیشتر از چیزی باشد که بعضی‌ها فکر می‌کنند.

برسی ساختار این کابل؛ چرا نویز را خوب مهار می‌کند؟

برای درک بهتر عملکرد کابل کواکسیال، باید نگاهی به ساختار آن بیندازیم. این کابل معمولاً از چهار بخش اصلی تشکیل شده که هرکدام نقش مهمی دارند.

در مرکز کابل، هادی مرکزی (معمولاً مسی یا آلومینیومی) قرار دارد که وظیفه انتقال سیگنال اصلی را بر عهده دارد. اطراف این هادی، یک لایه عایق دی‌الکتریک قرار می‌گیرد که فاصله الکتریکی دقیق بین هادی و شیلد را حفظ می‌کند.

بعد از آن، نوبت به شیلد فلزی می‌رسد؛ بخشی که کابل کواکسیال را از کابل‌های معمولی متمایز می‌کند. این شیلد (فویلی، بافت مسی یا ترکیبی) جلوی ورود نویزهای الکترومغناطیسی را می‌گیرد. در نهایت، یک روکش خارجی PVC یا PE، کابل را در برابر ضربه و شرایط محیطی محافظت می‌کند.

همین طراحی لایه‌لایه باعث می‌شود سیگنال حتی در مسیرهای طولانی، با افت کم و کیفیت بالا منتقل شود.

انواع کابل کواکسیال؛ کدام مدل برای چه کاری مناسب است؟

این کابل‌ انواع مختلفی دارند و انتخاب اشتباه، می‌تواند کل سیستم شما را دچار مشکل کند. تفاوت این کابل‌ها معمولاً در قطر، امپدانس، نوع شیلد و کاربرد است.

رایج‌ترین نوع، کابل‌های ۷۵ اهم هستند که در آنتن تلویزیون، گیرنده‌های دیجیتال و دوربین‌های مداربسته استفاده می‌شوند. این کابل‌ها برای انتقال تصویر بسیار پایدار عمل می‌کنند.

نوع دیگر، کابل‌های ۵۰ اهم هستند که بیشتر در تجهیزات رادیویی، فرستنده‌ها و سیستم‌های مخابراتی کاربرد دارند. این مدل‌ها برای توان بالاتر و کاربردهای صنعتی طراحی شده‌اند.

علاوه بر این، این نوع کابل‌ ها بر اساس ضخامت (مانند RG6، RG59، RG11) هم دسته‌بندی می‌شوند. هرچه کابل ضخیم‌تر باشد، افت سیگنال کمتر و مناسب مسیرهای طولانی‌تر است.

کاربردهای کابل Coaxial در دنیای واقعی

یکی از دلایل محبوبیت آن، تنوع کاربرد آن است. در سیستم‌های آنتن مرکزی و تلویزیون، این کابل بهترین گزینه برای انتقال تصویر بدون نویز محسوب می‌شود.

در دوربین‌های مداربسته آنالوگ و HD، کابل کواکسیال نقش حیاتی دارد. انتقال تصویر پایدار، بدون قطعی و با حداقل تأخیر، دقیقاً چیزی است که این سیستم‌ها به آن نیاز دارند.

حتی در بعضی شبکه‌های اینترنت کابلی و تجهیزات مخابراتی قدیمی‌تر، هنوز استفاده می‌شود. دلیلش هم ساده است: اعتمادپذیری بالا و هزینه نگهداری پایین.

تفاوت این کابل با کابل شبکه؛ کدام را انتخاب کنیم؟

این سؤال خیلی از کاربران است: کابل کواکسیال بهتر است یا کابل شبکه؟ پاسخ کوتاه این است: بستگی به کاربرد دارد.

کابل شبکه (LAN) برای انتقال داده‌های دیجیتال در شبکه‌های کامپیوتری طراحی شده و سرعت بالاتری دارد. اما کابل کواکسیال برای سیگنال‌های تصویری و فرکانس بالا، پایدارتر عمل می‌کند.

اگر هدف شما دوربین مداربسته، آنتن یا تصویر است، کابل کواکسیال انتخاب منطقی‌تری است. اما برای شبکه‌های کامپیوتری و اینترنت داخلی، کابل شبکه گزینه مناسب‌تری خواهد بود. اشتباه گرفتن این دو، یکی از خطاهای رایج در پروژه‌هاست.

جدول مقایسه انواع کابل Coaxial (انتخاب سریع)

اشتباهات رایج هنگام خرید این نوع کابل

اولین اشتباه، انتخاب کابل بی‌کیفیت صرفاً به‌خاطر قیمت پایین است. کابل‌های ارزان معمولاً شیلد ضعیفی دارند و خیلی زود دچار افت سیگنال می‌شوند.

اشتباه دوم، بی‌توجهی به طول مسیر است. استفاده از RG59 در مسیرهای طولانی، یعنی افت تصویر و دردسرهای بعدی. هر کابل، محدوده کاربرد خودش را دارد.

اشتباه سوم، نادیده گرفتن کانکتورها و اتصالات است. حتی بهترین کابل کواکسیال، با فیش نامناسب یا نصب غیراصولی، کارایی خودش را از دست می‌دهد.

جمع‌بندی؛ کابل Coaxial هنوز هم انتخاب هوشمندانه است

با وجود تکنولوژی‌های جدید، کابل کواکسیال همچنان یکی از پایدارترین و قابل‌اعتمادترین گزینه‌ها برای انتقال سیگنال تصویری و فرکانس بالا است. اگر نوع درست را انتخاب کنید و نصب اصولی داشته باشید، سال‌ها بدون دردسر برایتان کار می‌کند.

انتخاب کابل کواکسیال مناسب یعنی کیفیت تصویر بهتر، نویز کمتر و هزینه نگهداری پایین‌تر. اگر دوست داشتی، قدم بعدی می‌تونیم دقیقاً بررسی کنیم برای پروژه یا فضای تو، کدام مدل بهترین انتخاب است.
