اتصال آیفون تصویری به جک پارکینگی؛ آموزش کامل سیم‌کشی و فرمان‌دهی

باز کردن درب پارکینگ بدون ریموت و فقط با لمس یک دکمه روی مانیتور، یکی از پرتکرارترین درخواست‌های کارفرماها از نصاب‌هاست. اتصال آیفون تصویری به جک پارکینگی از نظر فنی کار پیچیده‌ای نیست، اما اگر مسیر فرمان را اشتباه بگیرید، در بهترین حالت جک فرمان نمی‌گیرد و در بدترین حالت برد مانیتور می‌سوزد. در این مقاله مسیر درست فرمان‌دهی، سیم‌کشی ۴ سیمه و ۵ سیمه، انتخاب منبع تغذیه و خطاهای رایجی را بررسی می‌کنیم که در نصب‌های واقعی بارها دیده‌ایم.

 جک پارکینگی چگونه از مانیتور آیفون تصویری فرمان می‌گیرد؟

نکته کلیدی این است: مانیتور آیفون تصویری هیچ‌وقت مستقیم به موتور جک وصل نمی‌شود. جک پارکینگی یک مدار فرمان (برد کنترل) دارد که ورودی‌ای به نام START یا OPEN روی آن تعبیه شده است. این ورودی با یک اتصال لحظه‌ای (پالس) بین دو ترمینال، فرمان باز شدن می‌گیرد — دقیقاً همان کاری که گیرنده ریموت انجام می‌دهد.

اغلب مانیتورهای تصویری علاوه بر خروجی قفل درب نفررو، یک خروجی رله دوم دارند که معمولاً با نام Lock 2، Gate یا Door 2 مشخص می‌شود. این خروجی از نوع کنتاکت خشک (Dry Contact) است؛ یعنی هیچ ولتاژی تولید نمی‌کند و فقط دو سیم را برای یک لحظه به هم وصل می‌کند. همین دو ترمینال (COM و NO) باید به ورودی START برد جک وصل شوند — به‌صورت موازی با گیرنده ریموت، تا هر دو مسیر فرمان همزمان کار کنند.

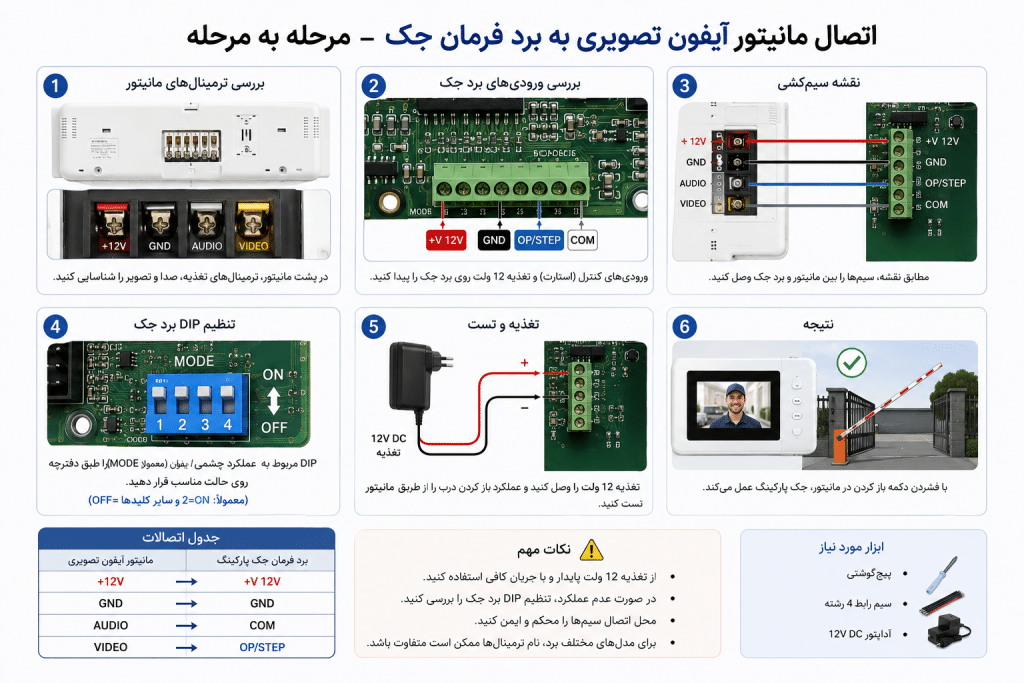

 اتصال مانیتور به برد فرمان جک؛ مرحله‌به‌مرحله

1. برق تابلو جک را قطع کنید و ترمینال‌های START (یا OPEN) و COM را روی برد کنترل پیدا کنید. محل دقیق این ترمینال‌ها در نقشه داخل درب تابلو یا دفترچه برد مشخص است.

2. در دفترچه مانیتور، خروجی رله دوم (Gate/Lock 2) را شناسایی کنید و مطمئن شوید از نوع کنتاکت خشک NO است.

3. یک زوج سیم از مانیتور تا تابلو جک بکشید و COM و NO مانیتور را به COM و START برد جک وصل کنید. جهت اتصال در کنتاکت خشک اهمیتی ندارد.

4. برق را وصل کنید و دکمه باز کردن درب دوم را روی مانیتور بزنید؛ جک باید مثل زدن ریموت عمل کند.

اگر جک فرمان گرفت اما بلافاصله برگشت یا رفتار غیرعادی داشت، مدت پالس خروجی مانیتور را در تنظیمات چک کنید؛ پالس‌های خیلی طولانی روی بعضی بردها فرمان تکراری تفسیر می‌شوند.

اگر مانیتور خروجی رله دوم ندارد؛ رله واسط

در مدل‌های اقتصادی که فقط خروجی قفل دارند، راه‌حل استاندارد استفاده از رله واسط ۱۲ ولت است. یک نکته مهم تجربی: خروجی قفل بعضی مانیتورها DC نیست؛ ممکن است AC یا پالسی باشد. پس قبل از هر اتصالی، حین فشردن دکمه قفل، ولتاژ خروجی را با مولتی‌متر اندازه بگیرید و رله‌ای با بوبین متناسب همان ولتاژ انتخاب کنید.

سیم‌بندی ساده است: بوبین رله به خروجی قفل مانیتور وصل می‌شود و کنتاکت NO رله به ورودی START برد جک. به این ترتیب مانیتور فقط رله کوچک را تحریک می‌کند و رله، فرمان ایزوله و تمیز به جک می‌دهد. این روش یک مزیت پنهان هم دارد: برد مانیتور از مدار جک کاملاً جدا می‌ماند و نویز یا برگشت ولتاژ احتمالی از تابلو جک به مانیتور نمی‌رسد.

نحوه سیم‌کشی آیفون تصویری ۴ سیمه و ۵ سیمه

در بازار ایران دو ساختار رایج داریم و شناخت تفاوتشان قبل از لوله‌گذاری، از دوباره‌کاری جلوگیری می‌کند:

دو نکته اجرایی که در نصب‌های واقعی تفاوت ایجاد می‌کند: اول، برای سیم تصویر در مسیرهای بلندتر از حدود ۲۰ تا ۳۰ متر از کابل شیلددار یا کواکسیال استفاده کنید و شیلد را فقط از یک سر به زمین وصل کنید؛ زمین کردن دو سر، حلقه زمین و نویز خط ایجاد می‌کند. دوم، سیم فرمان جک را در همان لوله سیم‌های تصویر نکشید اگر مسیر از کنار کابل‌های قدرت ۲۲۰ ولت عبور می‌کند؛ القای نویز روی تصویر مستقیماً خودش را با برفک و لرزش نشان می‌دهد.

نام‌گذاری و ترتیب ترمینال‌ها بین برندها متفاوت است؛ برای مدل‌های آیفون تصویری الکتروپیک حتماً نقشه سیم‌بندی دفترچه همان مدل را ملاک قرار دهید، چون رنگ‌بندی سیم‌ها بین سری‌های مختلف یکسان نیست.

نحوه انتخاب منبع تغذیه آیفون تصویری

منبع تغذیه ضعیف یا سیم نازک، شایع‌ترین علت «تصویر برفکی» و «رله‌ای که نمی‌گیرد» است. سه معیار را رعایت کنید:

– ولتاژ: دقیقاً مطابق پلاک مانیتور. ولتاژ را حدس نزنید؛ روی برچسب پشت دستگاه یا دفترچه نوشته شده است.

– جریان: جریان مصرفی مانیتور به‌علاوه مصرف قفل یا رله را جمع بزنید و منبعی با حداقل ۳۰ تا ۵۰ درصد حاشیه انتخاب کنید. منبعی که همیشه در حد ظرفیت کار کند، عمر کوتاهی دارد و ریپل خروجی‌اش تصویر را خراب می‌کند.

– افت ولتاژ مسیر: این همان چیزی است که اغلب نادیده گرفته می‌شود.

یک محاسبه واقعی: فرض کنید منبع تغذیه ۱۲ ولت در پارکینگ است و مانیتور با مصرف لحظه‌ای ۱ آمپر در طبقه سوم، ۳۰ متر دورتر. با سیم ۰٫۵ میلی‌متر مربع:

R = (۰٫۰۱۷۵ × ۲ × ۳۰) ÷ ۰٫۵ = ۲٫۱ اهم

افت ولتاژ = ۲٫۱ × ۱ = ۲٫۱ ولت (حدود ۱۷٫۵ درصد)

یعنی به مانیتور فقط ۹٫۹ ولت می‌رسد؛ نتیجه‌اش تصویر کم‌نور و رله‌ای است که گاهی عمل نمی‌کند. با سیم ۱ میلی‌متر مربع، افت به ۱٫۰۵ ولت (زیر ۹ درصد) می‌رسد و با ۱٫۵ میلی‌متر مربع به ۰٫۷ ولت. قاعده عملی: در مسیرهای بالای ۲۰ متر، سطح مقطع تغذیه را از ۱ میلی‌متر مربع کمتر نگیرید.

اشتباهات رایج نصب و عیب‌یابی

– اتصال خروجی مانیتور به برق موتور: خطرناک‌ترین اشتباه. خروجی رله مانیتور فقط برای مدار فرمان کم‌جریان است؛ اتصال به مسیر ۲۲۰ ولت موتور، کنتاکت رله یا برد مانیتور را می‌سوزاند.

– جابه‌جایی NO و NC: اگر جک دائم فرمان باز دارد یا رفتار معکوس نشان می‌دهد، به‌جای NO از NC استفاده شده است.

– تغذیه مشترک بدون ظرفیت کافی: وقتی قفل و مانیتور از یک منبع کم‌توان تغذیه شوند، لحظه عملکرد قفل، ولتاژ مانیتور افت می‌کند و تصویر می‌پرد.

– فراموش کردن اتصال موازی با ریموت: اتصال باید موازی با گیرنده باشد، نه جایگزین آن؛ وگرنه ریموت‌ها از کار می‌افتند.

– پالس نامناسب: اگر جک با ریموت کار می‌کند اما با مانیتور نه، اول با یک سیم‌کشی موقت دو ترمینال START را مستقیم اتصال کوتاه لحظه‌ای بدهید؛ اگر جک باز شد، مشکل از سمت مانیتور یا رله واسط است، نه برد جک. این تست ساده، نیمی از زمان عیب‌یابی را حذف می‌کند.

جمع‌بندی

اتصال آیفون تصویری به جک پارکینگی سه رکن دارد: فرمان کنتاکت خشک به ورودی START برد جک (نه موتور)، سیم‌کشی درست با سطح مقطع کافی، و منبع تغذیه‌ای با حاشیه توان مناسب. اگر این سه مورد رعایت شود، سیستم سال‌ها بدون خطا کار می‌کند.
