بیمتال یا رله حرارتی یکی از مهم‌ترین تجهیزات حفاظتی در مدارهای الکتریکی صنعتی است که برای جلوگیری از آسیب به موتورهای الکتریکی و سایر بارهای القایی در شرایط اضافه بار استفاده می‌شود. بیمتال‌ها به‌طور گسترده در کنار کنتاکتورها و کلیدهای حرارتی در تابلوهای برق نصب می‌شوند و نقش حیاتی در افزایش ایمنی و طول عمر تجهیزات صنعتی ایفا می‌کنند.
در این مقاله، به معرفی جامع بیمتال، نحوه عملکرد، انواع مختلف، نحوه انتخاب صحیح و برندهای معتبر بازار ایران خواهیم پرداخت.

بیمتال چیست و چه وظیفه‌ای دارد؟

بیمتال (Bi-metal)، وسیله‌ای است که به‌صورت خودکار مدار برق را در برابر جریان بیش از حد مجاز (Overload) قطع می‌کند. این تجهیز دارای عملکرد حرارتی است، یعنی وقتی جریان بیش از حد از آن عبور می‌کند، گرم شده و باعث فعال شدن مکانیزم قطع مدار می‌شود.
کاربرد اصلی بیمتال در حفاظت از موتورهای سه فاز یا تک فاز در مقابل اضافه بار طولانی‌مدت است. توجه داشته باشید که بیمتال توانایی تشخیص اتصال کوتاه را ندارد و نباید با کلید مینیاتوری یا کلید اتومات اشتباه گرفته شود.

نحوه عملکرد بیمتال چگونه است؟

عملکرد بیمتال بر اساس خاصیت انبساط حرارتی دو فلز مختلف است. در داخل بیمتال، دو تیغه فلزی با ضریب انبساط حرارتی متفاوت به هم متصل شده‌اند. زمانی که جریان اضافی از مدار عبور می‌کند، این تیغه‌ها گرم شده و خم می‌شوند. خم شدن تیغه‌ها باعث تحریک مکانیزم قطع می‌شود و مدار را باز می‌کند.

به بیان ساده‌تر:

در شرایط عادی، مدار بسته است و موتور کار می‌کند.

با عبور جریان بیش از مقدار نامی، تیغه‌ها گرم شده و تغییر شکل می‌دهند.

این تغییر شکل باعث قطع مدار توسط کنتاکت‌های مکانیکی می‌شود.

پس از سرد شدن بیمتال، مدار به‌صورت دستی یا اتومات قابل وصل است.

اجزای اصلی بیمتال

تیغه‌های حرارتی: دو فلز با نرخ انبساط مختلف

پیچ تنظیم جریان: برای تنظیم آمپر قطع بیمتال

کنتاکت‌های کمکی: برای ارسال فرمان قطع به کنتاکتور

دکمه ریست: برای بازگرداندن بیمتال به حالت عادی پس از قطع

قفل مکانیکی: برای تثبیت وضعیت عملکرد

تفاوت بیمتال با کلید حرارتی چیست؟

انواع بیمتال بر اساس رنج جریان
بیمتال‌ها در مدل‌های مختلف با توجه به محدوده جریان کاری ساخته می‌شوند. انتخاب صحیح بیمتال بسته به توان و جریان نامی موتور انجام می‌شود.

نصب بیمتال در مدار چگونه است؟

بیمتال به‌طور مستقیم زیر کنتاکتور نصب می‌شود و خروجی کنتاکتور را به ورودی بیمتال متصل می‌کنند. در صورت اضافه بار، بیمتال با قطع فرمان کنتاکتور، مدار را باز می‌کند.

نکات مهم در نصب بیمتال:

*تطابق کامل جریان بیمتال با جریان مصرف‌کننده

*استفاده از تجهیزات حفاظتی بالا دستی مانند فیوز یا کلید اتومات

*اتصال درست تیغه‌های کمکی NO و NC به مدار فرمان

*قرارگیری در موقعیت مناسب برای تهویه حرارتی

تنظیم جریان بیمتال

روی بدنه بیمتال یک پیچ تنظیم قرار دارد که با چرخاندن آن می‌توانید رنج جریان قطع را مطابق جریان موتور تنظیم کنید. حتما پس از نصب، بیمتال را روی جریان واقعی مصرف‌کننده قرار دهید.

عملکرد تیغه‌های کمکی در بیمتال

تیغه NO (Normally Open): در حالت عادی باز است؛ با فعال شدن بیمتال، بسته می‌شود.

تیغه NC (Normally Closed): در حالت عادی بسته است؛ با فعال شدن بیمتال، باز می‌شود.

این تیغه‌ها برای ارسال فرمان قطع به کنتاکتور یا آلارم استفاده می‌شوند.

برندهای معتبر بیمتال در بازار ایران
در فروشگاه روشن صنعت، مجموعه کاملی از بهترین برندهای بیمتال را با تضمین اصالت و گارانتی رسمی ارائه می‌دهیم.

محبوب‌ترین برندها عبارتند از:

اشنایدر Schneider (آلمان-فرانسه): کیفیت فوق‌العاده، دقت بالا

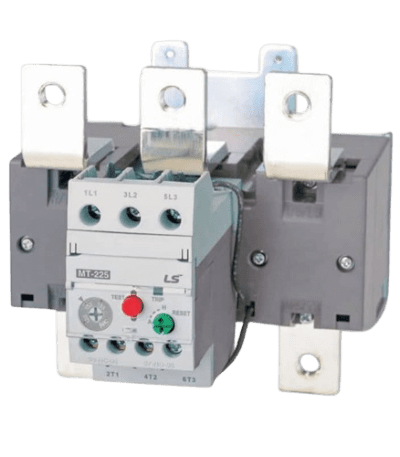

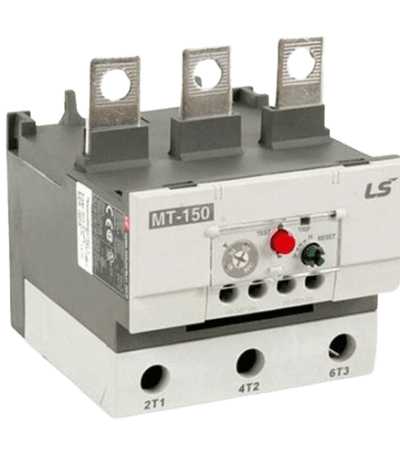

LS کره جنوبی: اقتصادی و مناسب پروژه‌های صنعتی

هیوندا Hyundai: بادوام و قابل اعتماد

تله‌مکانیک (Telemecanique): تخصصی برای تجهیزات صنعتی

کایجیلی Kaijieli: مقرون‌به‌صرفه با تنوع رنج گسترده

هیگر Hager: طراحی مدرن و عملکرد دقیق

نکات مهم هنگام خرید بیمتال

جمع‌بندی

بیمتال یا رله حرارتی از مهم‌ترین تجهیزات حفاظتی در برق صنعتی است که برای جلوگیری از آسیب به تجهیزات در برابر اضافه بار استفاده می‌شود. انتخاب و تنظیم صحیح بیمتال، تاثیر مستقیمی در افزایش طول عمر و ایمنی تجهیزات الکتریکی دارد. فروشگاه روشن صنعت با سابقه درخشان در تامین تجهیزات برق صنعتی، آماده ارائه انواع بیمتال با کیفیت و خدمات تخصصی است.
برای دریافت مشاوره رایگان یا خرید بیمتال دلخواه خود همین حالا با ما تماس بگیرید یا از وب‌سایت ما بازدید نمایید.
