علت داغ شدن سیم افشان چیست؟ بررسی دلایل و روش عیبیابی
داغشدن سیم افشان معمولاً نشانه عبور جریان بیش از ظرفیت مدار، اتصال نامناسب یا انتخاب اشتباه سطح مقطع است. برای پیدا کردن علت داغ شدن سیم نباید فقط سیم را تعویض کرد؛ ابتدا باید مشخص شود گرما در تمام طول سیم وجود دارد یا فقط در محل اتصال، ترمینال، کلید مینیاتوری یا کنتاکتور متمرکز شده است.
در پروژههای ساختمانی و صنعتی، موارد زیادی دیده میشود که سیم از نظر ظاهری سالم است، اما بهدلیل اضافهشدن مصرفکنندههای جدید، شلشدن اتصال یا تجمع سیمها در داکت، دمای آن بهتدریج افزایش پیدا میکند. ادامه این وضعیت میتواند باعث خشکشدن عایق، تغییر رنگ روکش، ذوبشدن ترمینال و حتی آتشسوزی شود.
مهمترین علت داغ شدن سیم افشان چیست؟
گرمشدن محدود یک هادی زیر بار میتواند طبیعی باشد، اما سیم نباید به اندازهای داغ شود که لمس آن دشوار باشد، روکش آن نرم شود یا بوی عایق سوخته ایجاد کند. برای تشخیص علت، محل و شرایط افزایش دما اهمیت زیادی دارد.
عبور جریان بیشتر از ظرفیت سیم
رایجترین علت، عبور جریانی بیشتر از ظرفیت واقعی سیم است. این مشکل فقط در زمان نصب اولیه اتفاق نمیافتد؛ گاهی مدار در ابتدا درست طراحی شده، اما بعداً چند وسیله پرمصرف به آن اضافه شده است.
برای مثال، در یک کارگاه کوچک یک خط برق برای روشنایی و چند پریز عمومی اجرا شده بود. پس از مدتی دستگاه جوش، کمپرسور و بخاری برقی نیز از همان مسیر تغذیه شدند. سیم در ساعات کممصرف مشکلی نداشت، اما هنگام کار همزمان تجهیزات، تمام طول آن گرم میشد.
در این وضعیت، مشکل فقط در یک اتصال نبود؛ بلکه مقدار مصرف مدار از ظرفیت پیشبینیشده بیشتر شده بود. راهحل فنی، تقسیم بار میان چند مدار، انتخاب حفاظت مناسب و بررسی دوباره سطح مقطع بود، نه تعویض کلید مینیاتوری با مدل قویتر.
سطح مقطع کمتر از نیاز مدار
گاهی سیم از ابتدا براساس تجربه عمومی انتخاب میشود، نه شرایط واقعی پروژه. طول مسیر، جریان مصرفکننده، روش نصب و دمای محیط ممکن است در انتخاب نادیده گرفته شوند.
برای مثال، یک پمپ آب در فاصله نسبتاً زیادی از تابلو نصب شده بود. نصاب از سیمی استفاده کرده بود که برای یک مسیر کوتاه قابلاستفاده بود، اما در این پروژه طول کابلکشی زیاد بود. هنگام راهاندازی پمپ، افت ولتاژ ایجاد میشد، موتور با فشار بیشتری کار میکرد و سیم نیز بهمرور گرم میشد.
پس از بررسی، مشخص شد مشکل همزمان از طول مسیر و انتخاب مرزی سطح مقطع ناشی شده است. با اصلاح سطح مقطع و بررسی حفاظت موتور، دمای سیم کاهش پیدا کرد و راهاندازی پمپ نیز پایدارتر شد.
برای خرید سیم برق افشان ابتدا باید سطح مقطع موردنیاز، طول مسیر، نوع مدار و روش نصب مشخص شوند. پس از آن میتوان قیمت و شرایط تأمین برندهای موجود را مقایسه کرد.
شلبودن پیچ ترمینال
اگر فقط چند سانتیمتر انتهایی سیم داغ شده باشد، احتمال وجود اتصال نامناسب بیشتر است. این اتفاق در کلید مینیاتوری، کنتاکتور، ترمینال ریلی، کلید اتوماتیک و محل اتصال به شینه زیاد دیده میشود.
در یک تابلو برق صنعتی، اپراتور از بوی سوختگی نزدیک کنتاکتور گزارش داد. جریان موتور در محدوده عادی قرار داشت و سیم در طول مسیر داغ نبود. هنگام بازدید مشخص شد پیچ خروجی کنتاکتور بهدرستی سفت نشده و محل اتصال سیاه شده است.
بهدلیل تماس ضعیف، حرارت فقط در همان نقطه ایجاد میشد. بخش آسیبدیده سیم حذف شد، وایرشوی جدید با ابزار مناسب پرس شد و ترمینال براساس دستورالعمل تجهیز بسته شد. در این مورد افزایش سطح مقطع سیم ضرورتی نداشت، زیرا علت اصلی، مقاومت بالای محل اتصال بود.
قطعشدن رشتههای مسی سیم افشان
در سیم افشان، تمام رشتههای مسی باید در انتقال جریان مشارکت داشته باشند. اگر هنگام لختکردن سیم بخشی از رشتهها بریده شوند، سطح مقطع مؤثر در محل اتصال کاهش پیدا میکند.
برای مثال، یک سیم افشان با سطح مقطع مناسب به کلید مینیاتوری متصل شده بود، اما نصاب برای برداشتن عایق از سیمچین نامناسب استفاده کرده بود. حدود یکسوم رشتههای مسی قطع شده بودند. سیم در مسیر عادی به نظر میرسید، ولی محل ورود به کلید بهشدت گرم میشد.
این مشکل با تعویض قسمت آسیبدیده و لختکردن اصولی سیم برطرف شد. استفاده از سیملختکن مناسب و وایرشوی متناسب، احتمال تکرار این خطا را کاهش میدهد.
استفادهنکردن از وایرشوی مناسب
قرارگرفتن رشتههای آزاد سیم افشان زیر بعضی ترمینالهای پیچی میتواند باعث پخششدن رشتهها، کاهش سطح تماس یا قطعشدن تدریجی آنها شود.
در یکی از تابلوهای فرمان، چند رشته از سیم بوبین کنتاکتور از زیر پیچ بیرون زده بود. پس از چند بار تعمیر و بازوبستهشدن ترمینال، تعداد رشتههای درگیر کمتر شده و اتصال گرم میشد.
استفاده از وایرشوی متناسب با سطح مقطع سیم و پرس صحیح آن، اتصال منظمتر و قابلاطمینانتری ایجاد کرد. البته نوع ترمینال و توصیه سازنده تجهیز نیز باید بررسی شود؛ استفاده از وایرشو برای تمام ترمینالها بدون توجه به طراحی آنها تصمیم درستی نیست.
تجمع سیمها در لوله یا داکت
ظرفیت سیم فقط به مقدار مس آن وابسته نیست. سیم باید بتواند گرمای تولیدشده را به محیط منتقل کند. وقتی چند مدار باردار داخل یک لوله یا داکت فشرده قرار میگیرند، دفع حرارت کاهش پیدا میکند.
برای مثال، در یک تابلو برق، سیمهای چند موتور، چند هیتر و مدارهای فرمان داخل یک داکت کمحجم عبور داده شده بودند. هر مدار بهتنهایی جریان غیرعادی نداشت، اما دمای داخل داکت بالا بود و بیشتر سیمها گرم شده بودند.
در این پروژه، افزایش سطح مقطع فقط بخشی از راهحل بود. مسیرها تفکیک شدند، داکت مناسبتری انتخاب شد و تجهیزات تولیدکننده حرارت از سیمهای حساس فاصله گرفتند. پس از اصلاح چیدمان، دمای داخل تابلو کاهش محسوسی پیدا کرد.
دمای زیاد داخل تابلو
کنتاکتورها، منابع تغذیه، درایوها، ترانسها و تجهیزات الکترونیکی در زمان کار حرارت تولید میکنند. اگر تابلو در معرض آفتاب، نزدیک کوره یا داخل فضای بدون تهویه نصب شده باشد، سیم با دمای محیط بالاتری کار خواهد کرد.
برای مثال، تابلوی کنترل یک دستگاه در فضای باز و زیر تابش مستقیم آفتاب نصب شده بود. سیمها در ساعات صبح وضعیت عادی داشتند، اما هنگام بعدازظهر بیش از حد گرم میشدند. جریان مصرفکننده تغییر زیادی نکرده بود؛ عامل اصلی افزایش دمای داخل محفظه بود.
با ایجاد سایهبان مناسب، اصلاح تهویه و بازبینی ظرفیت سیمها براساس دمای واقعی محیط، مشکل کنترل شد. این تجربه نشان میدهد جدولهای انتخاب سیم باید با شرایط نصب واقعی تطبیق داده شوند.

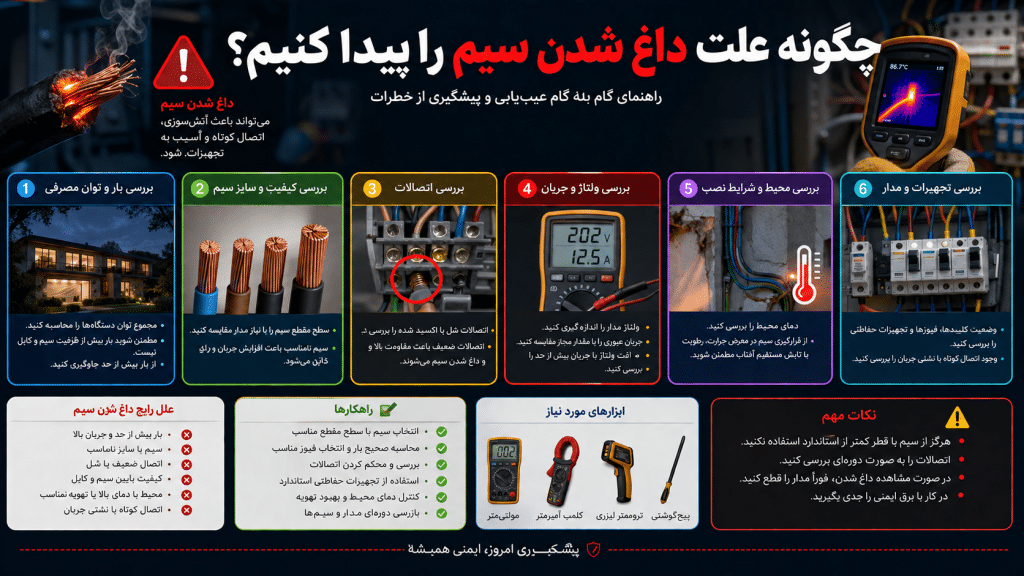

چگونه علت داغ شدن سیم را پیدا کنیم؟
برای عیبیابی، پیش از هر اقدامی باید مدار بهصورت ایمن بیبرق شود. کار روی ترمینال یا سیم داغ در حالت برقدار میتواند خطر برقگرفتگی و اتصال کوتاه ایجاد کند.
ابتدا محل گرما را مشخص کنید
الگوی گرمشدن معمولاً اطلاعات خوبی درباره علت مشکل میدهد.
| محل داغشدن | علتهای محتمل |
|---|---|
| تمام طول سیم | اضافهبار، سطح مقطع کم یا تجمع حرارت |
| سر سیم و ترمینال | پیچ شل، وایرشوی نامناسب یا رشتههای آسیبدیده |
| فقط یک فاز | عدم تعادل بار، اتصال ضعیف یا ایراد مصرفکننده |
| سیم نول | نامتعادلی بار یا وجود بارهای غیرخطی |
| سیمهای داخل داکت | تراکم زیاد، تهویه ضعیف یا مجاورت با تجهیزات گرم |
| نزدیک موتور یا دستگاه | جریان راهاندازی، اتصال نامناسب یا کارکرد غیرعادی تجهیز |
اگر تمام طول سیم گرم باشد، ابتدا باید مقدار جریان و سطح مقطع بررسی شود. اگر گرما فقط روی ترمینال متمرکز باشد، احتمال اتصال ضعیف بیشتر است.
جریان واقعی مدار اندازهگیری شود
جریان مدار باید هنگام کار واقعی مصرفکننده اندازهگیری شود، نه فقط در حالت بیباری. در مدار موتور، پمپ یا کمپرسور ممکن است جریان در زمان راهاندازی یا تحت بار افزایش پیدا کند.
در یک سردخانه، سیم کمپرسور فقط هنگام اوج بار داغ میشد. اندازهگیری اولیه در زمان خاموشبودن کمپرسور نتیجهای نشان نداد. وقتی جریان در لحظه شروع و در زمان کار مداوم بررسی شد، مشخص شد کمپرسور بهدلیل مشکل مکانیکی با بار بیشتری کار میکند.
در این شرایط، افزایش سطح مقطع سیم بدون تعمیر کمپرسور فقط نشانه مشکل را پنهان میکرد. ابتدا ایراد مکانیکی برطرف شد و سپس وضعیت سیم و کلید حفاظتی دوباره بررسی شد.
اتصالها بازدید شوند
پس از قطع برق و اطمینان از نبود ولتاژ، موارد زیر باید بررسی شوند:
- شلبودن پیچ ترمینال
- سیاهشدن مس یا وایرشو
- نرمشدن یا ذوبشدن روکش
- قطعشدن تعدادی از رشتهها
- بیرونزدن رشتههای مسی
- تناسبنداشتن وایرشو با سیم
- قرارگرفتن چند سیم زیر یک ترمینال نامناسب
- آثار اکسیدشدگی یا رطوبت
فقط سفتکردن پیچ همیشه کافی نیست. اگر مس سیاه یا عایق خشک شده باشد، بخش آسیبدیده باید حذف و اتصال دوباره اجرا شود.
کلید حفاظتی بررسی شود
کلید مینیاتوری یا کلید اتوماتیک باید بتواند پیش از گرمشدن خطرناک سیم، اضافهبار را قطع کند. استفاده از کلیدی با جریان نامی بیش از ظرفیت سیم میتواند سیم را بدون حفاظت مؤثر باقی بگذارد.
یک خطای رایج در پروژهها این است که چون کلید مرتب قطع میکند، آن را با مدل آمپراژ بالاتر تعویض میکنند. در یک واحد تجاری، کلید مدار پریزها چند بار در روز قطع میشد. بهجای پیدا کردن مصرف اضافی، کلید بزرگتری نصب شده بود. پس از مدتی سیمهای داخل جعبه فیوز تغییر رنگ دادند.
بررسی نشان داد چند وسیله گرمایشی از همان مدار استفاده میکردند. راهحل صحیح، ایجاد مدار جداگانه و انتخاب سیم و کلید متناسب بود.

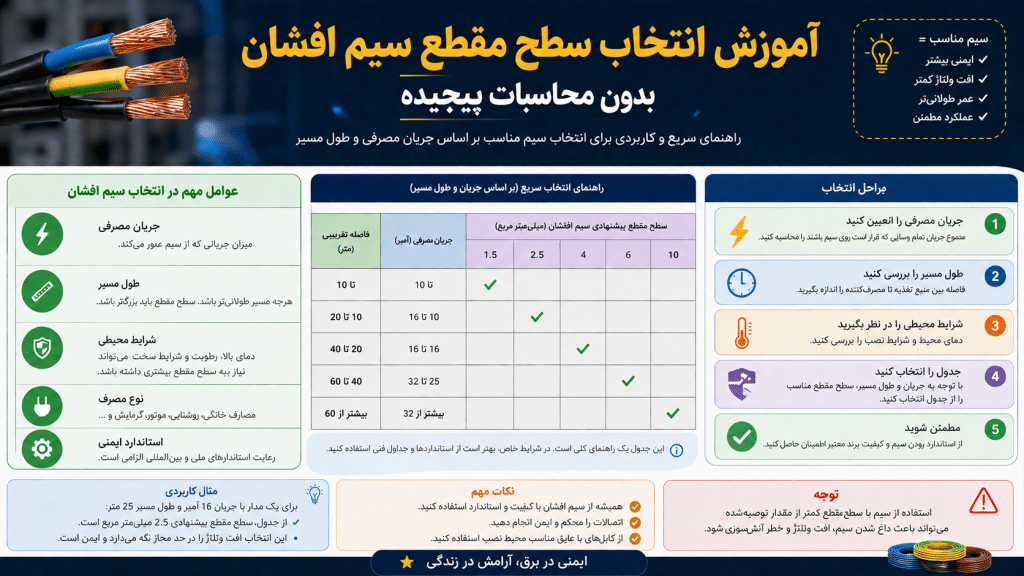

آموزش انتخاب سطح مقطع سیم افشان بدون محاسبات پیچیده
انتخاب سیم نباید فقط با حفظکردن چند عدد انجام شود. برای تصمیم درست باید اطلاعات واقعی مدار جمعآوری شود.
مشخصات مصرفکننده را بخوانید
در تجهیزات صنعتی، جریان درجشده روی پلاک موتور، پمپ، هیتر یا دستگاه یکی از مهمترین اطلاعات انتخاب سیم است. در تجهیزات ساختمانی نیز توان و جریان مصرفکننده باید بررسی شود.
برای مثال، در انتخاب سیم یک الکتروموتور نباید فقط به توان اسمی آن توجه کرد. جریان پلاک، روش راهاندازی، مدت کارکرد و تعداد دفعات روشنشدن نیز اهمیت دارند.
کارکرد همزمان مصرفکنندهها را بررسی کنید
گاهی چند مصرفکننده به یک مدار متصل هستند، اما طراح تصور کرده است همه آنها همزمان روشن نمیشوند. اگر شرایط بهرهبرداری تغییر کند، مدار وارد اضافهبار خواهد شد.
در یک آشپزخانه صنعتی، چند دستگاه در ابتدا بهصورت نوبتی استفاده میشدند. پس از افزایش حجم کار، دستگاهها همزمان روشن شدند و سیم مدار اصلی گرم شد. مشکل از کیفیت برند سیم نبود؛ بار واقعی پروژه با فرض اولیه طراحی تفاوت داشت.
طول مسیر را در نظر بگیرید
در مسیرهای طولانی ممکن است سیمی که از نظر گرمشدن قابلقبول است، از نظر افت ولتاژ مناسب نباشد.
برای مثال، یک الکتروپمپ در انتهای باغ نصب شده بود. هنگام روشنشدن، موتور دیرتر دور میگرفت و صدای آن تغییر میکرد. سیم نیز پس از مدتی گرم میشد. با بررسی مسیر مشخص شد طول زیاد سیمکشی باعث افت ولتاژ شده است.
انتخاب سطح مقطع بیشتر، اصلاح اتصالات و بررسی وضعیت موتور باعث شد راهاندازی پایدارتر شود. بنابراین، برای مسیرهای بلند نباید فقط ظرفیت عبور جریان ملاک باشد.
روش نصب سیم را مشخص کنید
عبور سیم در فضای باز، لوله توکار، سینی کابل یا داکت متراکم شرایط یکسانی ایجاد نمیکند. سیمی که در هوای آزاد خنک میشود، ممکن است در لوله پر از سیم دمای بیشتری داشته باشد.
پیش از انتخاب، باید مشخص شود:
- سیم داخل لوله نصب میشود یا داکت؟
- چند مدار کنار یکدیگر قرار دارند؟
- دمای محیط چقدر است؟
- سیم از کنار منبع حرارتی عبور میکند؟
- مسیر تهویه دارد یا بسته است؟
- بار دائم است یا فقط مدت کوتاهی کار میکند؟
پس از مشخصشدن این موارد، سطح مقطع باید از جدول فنی معتبر سازنده یا مرجع طراحی انتخاب شود.
کلید حفاظتی با سیم هماهنگ شود
حتی بهترین سیم نیز در صورت استفاده از حفاظت نامناسب میتواند آسیب ببیند. جریان کلید نباید صرفاً براساس مصرفکننده یا جلوگیری از قطع مدار انتخاب شود.
بهطور عملی، اگر مدار مرتب قطع میکند، ابتدا باید علت اضافهبار یا اتصال بررسی شود. بزرگترکردن کلید بدون تغییر سیم و بررسی بار، خطرناک است.
بهترین سیم افشان برای تابلو برق صنعتی
بهترین سیم افشان برای تابلو برق محصولی است که مشخصات آن با مدار، شرایط نصب و نوع ترمینال هماهنگ باشد. نام برند بهتنهایی نمیتواند انتخاب درست را تضمین کند.
سطح مقطع و مقدار مس واقعی
ظاهر ضخیم یا روکش بزرگ الزاماً نشاندهنده مقدار بیشتر مس نیست. ممکن است دو سیم قطر خارجی تقریباً مشابهی داشته باشند، اما سطح مقطع هادی آنها متفاوت باشد.
برای پروژههای صنعتی، محصول باید از فروشنده معتبر تهیه شود و مشخصات درجشده روی سیم، حلقه و بستهبندی با فاکتور تطبیق داشته باشد.
انعطاف مناسب
سیم تابلو باید برای عبور از داکت و اتصال به تجهیزات انعطاف کافی داشته باشد. با این حال، نرمی بیش از حد یا ظاهر براق هادی بهتنهایی معیار کیفیت نیست.
در زمان خرید بهتر است موارد زیر بررسی شوند:
- یکنواختی رشتههای مسی
- خوانابودن چاپ روی سیم
- سلامت و یکنواختی عایق
- مشخصبودن برند و سطح مقطع
- بستهبندی قابلرهگیری
- امکان دریافت اطلاعات فنی محصول
عایق متناسب با محیط
برای تابلوهای گرم، مرطوب، فضای باز یا نزدیک تجهیزات حرارتی باید نوع عایق و محدوده کاربرد محصول بررسی شود. نباید تحمل دمایی سیم را فقط از روی ضخامت یا جنس ظاهری روکش حدس زد.
اتصال صحیح به ترمینال
حتی سیم باکیفیت نیز در صورت اجرای نامناسب اتصال داغ خواهد شد. طول لختکردن، سایز وایرشو، ابزار پرس و گشتاور بستن پیچ باید متناسب باشند.
در بسیاری از خرابیهای تابلو، سیم به اشتباه عامل اصلی معرفی میشود، درحالیکه مشکل از اتصال ضعیف یا ترمینال آسیبدیده است.
مقایسه سیم افشان خراسان افشارنژاد، رساناکابل و سیمیا
در این مقایسه باید توجه داشت که «خراسان» و «افشارنژاد» معمولاً به یک مجموعه با نام خراسان افشارنژاد اشاره دارند. بنابراین، مقایسه میان خراسان افشارنژاد، رساناکابل و سیمیا انجام میشود.
بدون بررسی کاتالوگ مدل، مشخصات فنی و نمونه واقعی محصول، نمیتوان یکی از این برندها را بهصورت قطعی بهتر از دو برند دیگر معرفی کرد. کیفیت یک محصول مشخص باید براساس اطلاعات همان مدل ارزیابی شود، نه فقط شهرت کلی برند.
| معیار انتخاب | نکته مهم در بررسی |
|---|---|
| سطح مقطع | با مدار و شرایط نصب هماهنگ باشد |
| اصالت | از مسیر فروش معتبر تهیه شود |
| مقاومت هادی | با دیتاشیت یا مشخصات فنی تطبیق داده شود |
| نوع عایق | مناسب دما و محیط پروژه باشد |
| چاپ روی سیم | خوانا و قابلرهگیری باشد |
| بستهبندی | مشخصات محصول و سازنده را داشته باشد |
| مدارک فنی | کاتالوگ یا اطلاعات محصول در دسترس باشد |
در انتخاب سیم و کابل رساناکابل یا محصولات سایر برندها، قیمت حلقه نباید تنها معیار تصمیم باشد. اصالت کالا، تطابق مشخصات، نوع کاربرد و شرایط نصب اهمیت بیشتری دارند.
اشتباهات رایج در نصب سیم افشان
قراردادن دو سیم زیر یک پیچ
بعضی ترمینالها برای اتصال دو هادی طراحی نشدهاند. قراردادن دو سیم با سطح مقطع متفاوت زیر یک پیچ میتواند باعث شلشدن یکی از آنها و افزایش حرارت شود.
قلعاندودکردن سر سیم افشان
قلعاندودکردن سر سیم و قراردادن آن زیر بعضی ترمینالهای پیچی میتواند در طول زمان باعث شلشدن اتصال شود. بهتر است روش اتصال براساس طراحی ترمینال و توصیه سازنده انتخاب شود.
بریدن رشتهها برای جاگرفتن در ترمینال
اگر سیم در ترمینال جا نمیشود، بریدن تعدادی از رشتهها راهحل قابلقبولی نیست. این کار سطح مقطع مؤثر سیم را کم میکند. باید ترمینال، وایرشو یا سیم متناسب انتخاب شود.
افزایش آمپراژ کلید
تعویض کلید با مدل قویتر، بدون تغییر سیم و بررسی مصرفکننده، یکی از خطرناکترین خطاهای اجرایی است. قطعکردن کلید معمولاً یک هشدار است و باید علت آن مشخص شود.
عبور سیم از کنار تجهیزات گرم
قرارگرفتن سیم در مجاورت مقاومت ترمز، هیتر تابلو، ترانس یا درایو میتواند دمای عایق را افزایش دهد. مسیر داکت و فاصله از تجهیزات حرارتی باید در طراحی تابلو لحاظ شود.
جمعبندی
مهمترین علت داغ شدن سیم اضافهبار، انتخاب سطح مقطع نامناسب، اتصال شل، قطعشدن رشتههای مسی، تراکم سیمها و دمای زیاد محیط است. محل افزایش دما معمولاً مسیر عیبیابی را مشخص میکند؛ گرمشدن تمام طول سیم بیشتر به بار و سطح مقطع مربوط است، اما داغشدن موضعی معمولاً از اتصال نامناسب ناشی میشود.
برای رفع مشکل، فقط سیم یا کلید را تعویض نکنید. جریان واقعی مصرفکننده، طول مسیر، روش نصب، وضعیت ترمینالها و هماهنگی کلید حفاظتی باید همزمان بررسی شوند.
برای دریافت مشاوره در انتخاب سیم افشان و استعلام محصولات موجود، میتوانید با روشن صنعت از طریق شماره ۰۲۱۶۵۲۵۹۱۹۵ یا واتساپ ۰۹۱۲۵۶۳۰۵۳۲ در ارتباط باشید.
سوالات متداول درباره علت داغ شدن سیم
ممکن است سیم زیر بار کمی گرمتر از محیط باشد، اما نرمشدن عایق، ایجاد بوی سوختگی، تغییر رنگ یا داغشدن شدید طبیعی نیست. در چنین شرایطی مدار باید خاموش و بررسی شود.
داغشدن سر سیم بیشتر به اتصال شل، وایرشوی نامناسب، قطعشدن رشتهها یا آسیب ترمینال مربوط است. اگر تمام طول سیم دمای عادی دارد، ابتدا محل اتصال بررسی شود.
خیر. اگر مشکل از اتصال شل، موتور معیوب، تهویه نامناسب یا کلید حفاظتی اشتباه باشد، سیم ضخیمتر علت اصلی را برطرف نمیکند.
نامتعادلی مصرف فازها، اتصالات ضعیف و بعضی بارهای الکترونیکی میتوانند جریان نول را افزایش دهند. در این حالت باید جریان هر فاز و نول جداگانه اندازهگیری شود.
