کلید هوایی تابلو برق | راهنمای کاربرد ACB در صنایع و تابلو

در تابلوهای توزیع اصلی، جایی که جریان از مرز چند صد آمپر عبور می‌کند، کلیدهای معمولی دیگر جوابگو نیستند. کلید هوایی تابلو برق دقیقاً برای همین نقطه طراحی شده است: قطع و وصل مطمئن جریان‌های سنگین و حفاظت کل شبکه پایین‌دست در برابر اتصال کوتاه. در این مقاله با زبان مهندسی اما روان بررسی می‌کنیم کلید هوایی کجا به کار می‌رود، با چه معیارهایی انتخاب می‌شود و چه تفاوتی با کلید کمپکت دارد.

کلید هوایی چیست و کجای تابلو می‌نشیند؟

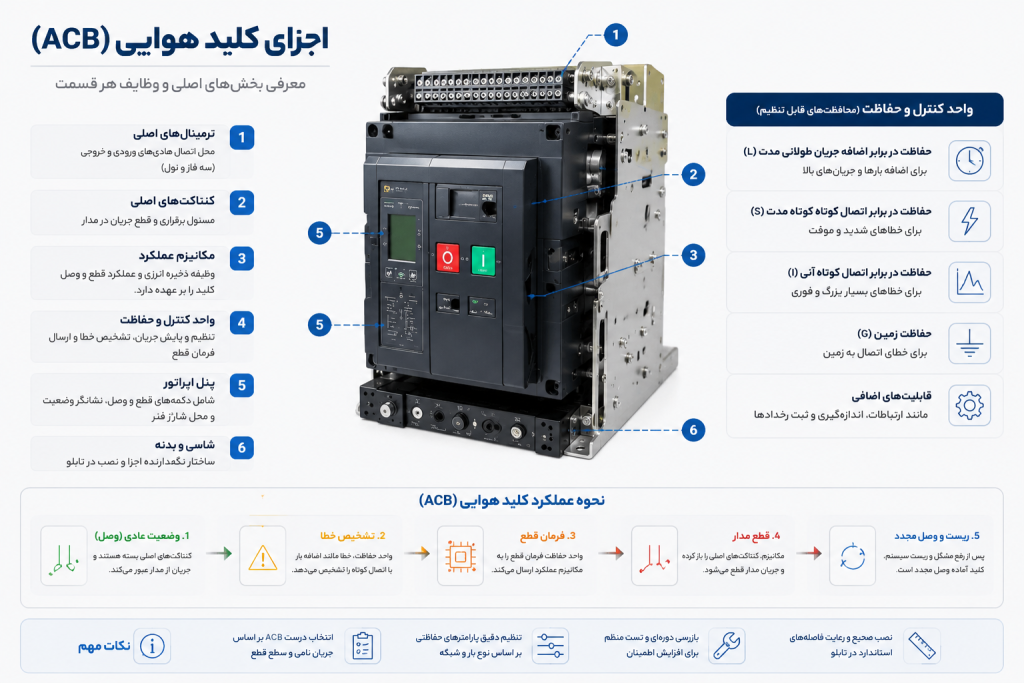

کلید هوایی یا ACB (Air Circuit Breaker) یک کلید اتوماتیک فشار ضعیف است که برای خاموش‌کردن قوس الکتریکی از هوای آزاد در فشار محیط استفاده می‌کند؛ نام «هوایی» هم از همین‌جا می‌آید. محدوده جریان نامی این کلیدها معمولاً از ۶۳۰ تا ۶۳۰۰ آمپر و ولتاژ کاری آن‌ها تا ۶۹۰ ولت متناوب است. مرجع طراحی و آزمون آن‌ها نیز استاندارد IEC 60947-2 است.

جایگاه طبیعی کلید هوایی، ورودی اصلی تابلو توزیع (MDB) و بلافاصله بعد از ثانویه ترانسفورماتور است؛ یعنی همان نقطه‌ای که بیشترین جریان و بالاترین سطح اتصال کوتاه را دارد. از نظر نصب هم دو نوع داریم: ثابت و کشویی. نسخه کشویی اجازه می‌دهد کلید برای سرویس یا تعویض، بدون دست‌زدن به شین‌بندی از تابلو بیرون کشیده شود — مزیتی که در صنایع حساس به توقف تولید ارزش زیادی دارد.

 مشخصات فنی مهم در انتخاب کلید هوایی

پیش از خرید، این پارامترها را روی پلاک و کاتالوگ کلید بررسی کنید:

– جریان نامی (In): جریانی که کلید به‌طور دائم و بدون گرم‌شدن غیرمجاز تحمل می‌کند. فریم کلید بر همین اساس انتخاب می‌شود.

– قدرت قطع نهایی (Icu) و قدرت قطع سرویس (Ics): Icu بیشینه جریان اتصال کوتاهی است که کلید می‌تواند قطع کند؛ Ics همان توانایی است با این شرط که کلید پس از قطع همچنان قابل بهره‌برداری بماند. هرچه Ics به Icu نزدیک‌تر باشد (ایده‌آل ۱۰۰٪)، کیفیت کلید بالاتر است.

– جریان تحمل کوتاه‌مدت (Icw): وجه تمایز اصلی کلید هوایی. کلید می‌تواند جریان خطا را برای مدت مشخص (مثلاً یک ثانیه) تحمل کند تا کلیدهای پایین‌دست فرصت قطع پیدا کنند. این پارامتر پایه هماهنگی حفاظتی (Selectivity) در تابلو است.

– واحد تریپ الکترونیکی: کلیدهای هوایی امروزی به رله الکترونیکی با حفاظت‌های LSI یا LSIG مجهزند؛ یعنی اضافه‌بار، اتصال کوتاه تأخیری، اتصال کوتاه لحظه‌ای و خطای زمین.

– ولتاژ عایقی (Ui) و ولتاژ ضربه (Uimp): در محیط‌های صنعتی با اضافه‌ولتاژهای گذرا اهمیت پیدا می‌کنند.

نکته: اعداد دقیق هر پارامتر بین سازنده‌ها و فریم‌های مختلف متفاوت است؛ مقادیر این مقاله محدوده‌های رایج بازار هستند.

 تفاوت کلید هوایی و کلید کمپکت؛ کدام مناسب تابلوی شماست؟

قاعده سرانگشتی ساده است: ورودی اصلی تابلو و هر نقطه‌ای که هماهنگی حفاظتی زمانی لازم دارد، جای کلید هوایی است؛ فیدرهای خروجی و جریان‌های پایین‌تر را به کلید کمپکت بسپارید. ترکیب درست این دو، هم هزینه تابلو را منطقی نگه می‌دارد و هم حفاظت را کامل می‌کند.

کاربرد کلید هوایی در تابلو برق‌های مختلف

ورودی اصلی تابلو توزیع و ثانویه ترانسفورماتور

رایج‌ترین کاربرد کلید هوایی همین‌جاست. کلید پشت ترانسفورماتور قرار می‌گیرد و علاوه بر حفاظت در برابر اضافه‌بار و اتصال کوتاه، نقش نقطه جداسازی اصلی تابلو را هم بازی می‌کند. برای ترانس‌های حدود ۸۰۰ کیلوولت‌آمپر به بالا — که جریان ثانویه از مرز ۱۰۰۰ آمپر می‌گذرد — کلید هوایی عملاً انتخاب استاندارد ورودی تابلو برق است.

کوپلر باس‌بار و تابلوهای دو منبعه

در طرح دو ورودی به‌علاوه کوپلر (دو ترانس، یا ترانس و ژنراتور)، سه کلید هوایی با اینترلاک مکانیکی و الکتریکی مانور بین منابع را مدیریت می‌کنند. اینجا Icw بالای کلید هوایی حیاتی است؛ چون کلید کوپلر باید جریان خطا را تحمل کند تا کلیدِ درست، در جای درست قطع کند و کل کارخانه بی‌برق نشود.

 تابلو ژنراتور و برق اضطراری

خروجی ژنراتورهای دیزلی بزرگ معمولاً با کلید هوایی حفاظت می‌شود. رله الکترونیکی آن امکان تنظیم دقیق منحنی قطع را متناسب با مشخصات ژنراتور (که تحمل اتصال کوتاه کمتری نسبت به شبکه دارد) فراهم می‌کند. کنتاکت‌های کمکی، شنت تریپ و موتور مکانیزم هم اتصال کلید به سیستم برق اضطراری و تابلو چنج‌آور را ساده می‌کنند.

مثال صنعتی: انتخاب کلید هوایی برای ترانس ۱۶۰۰ کیلوولت‌آمپر

فرض کنید واحد صنعتی شما یک ترانس ۱۶۰۰ کیلوولت‌آمپر با ثانویه ۴۰۰ ولت دارد. جریان نامی ثانویه:

I = S ÷ (√3 × U) = ۱٬۶۰۰٬۰۰۰ ÷ (۱٫۷۳۲ × ۴۰۰) ≈ ۲۳۰۹ آمپر

پس فریم ۲۵۰۰ آمپر انتخاب می‌شود و جریان تنظیمی رله (Ir) روی حدود ۰٫۹۲ برابر فریم، یعنی همان ۲۳۰۰ آمپر قرار می‌گیرد. برای قدرت قطع، اگر امپدانس ترانس را ۶ درصد فرض کنیم:

Isc ≈ ۲۳۰۹ ÷ ۰٫۰۶ ≈ ۳۸٫۵ کیلوآمپر

بنابراین کلید باید قدرت قطع حداقل ۴۲ تا ۵۰ کیلوآمپر داشته باشد. در پروژه‌های واقعی — مثلاً کارخانه‌های فرایندی با دو ترانس موازی — معمولاً سه کلید هوایی کشویی ۲۵۰۰ آمپری با اینترلاک نصب می‌شود تا تعمیرات هر بخش بدون توقف کامل تولید انجام شود. همین الگو نشان می‌دهد چرا انتخاب کلید هوایی تابلو برق باید از روی محاسبه باشد، نه صرفاً تجربه.

نکات نصب، تنظیم و نگهداری

1. پیش از نصب: گشتاور اتصالات شین، فواصل عایقی و تهویه تابلو را کنترل کنید؛ کلید هوایی زیر بار حرارت قابل توجهی تولید می‌کند.

2. تنظیم رله بر اساس مطالعه هماهنگی حفاظتی، نه سلیقه‌ای؛ پارامترهای Ir، tr، Isd، tsd و Ii باید با کلیدهای پایین‌دست هماهنگ شوند.

3. تست راه‌اندازی: شارژ فنر، قطع و وصل دستی و تست تریپ با دستگاه تزریق جریان.

4. سرویس دوره‌ای (معمولاً سالانه یا طبق دستور سازنده): بازرسی جرقه‌گیرها و کنتاکت‌ها، روانکاری مکانیزم و تست عملکرد رله.

5. ترموگرافی دوره‌ای از اتصالات زیر بار برای شناسایی نقاط داغ، پیش از آنکه به خرابی برسند.

سوالات متداول

از چه جریانی به بالا سراغ کلید هوایی برویم؟

مرز قطعی وجود ندارد، اما در عمل از حدود ۸۰۰ تا ۱۰۰۰ آمپر به بالا — یا هرجا نصب کشویی و هماهنگی حفاظتی زمانی لازم باشد — کلید هوایی انتخاب منطقی‌تری از کلید کمپکت است.

تفاوت Icu و Ics چیست؟

Icu حداکثر جریان خطایی است که کلید می‌تواند قطع کند؛ Ics همان قابلیت است با تضمین ادامه بهره‌برداری بعد از قطع. برای ورودی اصلی تابلو، Ics بالاتر یعنی ریسک کمتر توقف.

کلید هوایی کشویی بهتر است یا ثابت؟

اگر توقف تولید برایتان پرهزینه است، کشویی؛ چون سرویس و تعویض بدون بازکردن شین‌بندی انجام می‌شود. در کاربردهای کم‌حساسیت‌تر، نسخه ثابت اقتصادی‌تر است.

حفاظت LSIG یعنی چه؟

چهار حفاظت رله الکترونیکی کلید: اضافه‌بار (L)، اتصال کوتاه با تأخیر (S)، اتصال کوتاه لحظه‌ای (I) و خطای زمین (G).

کلید هوایی نیاز به سرویس دوره‌ای دارد؟

بله؛ برخلاف کلید کمپکت، کلید هوایی از ابتدا قابل سرویس طراحی شده و بازرسی دوره‌ای کنتاکت‌ها و مکانیزم، عمر مفید آن را به‌طور محسوسی بالا می‌برد.

 جمع‌بندی

کلید هوایی قلب حفاظتی تابلوهای توزیع اصلی است: جریان نامی بالا، قدرت قطع زیاد و رله الکترونیکی قابل تنظیم، آن را به انتخاب اول ورودی پست‌ها، کوپلرها و تابلو ژنراتور تبدیل کرده است. انتخاب درست آن — از فریم و قدرت قطع تا نوع نصب — مستقیماً بر پایداری و ایمنی کل شبکه پایین‌دست اثر می‌گذارد.
