آموزش نصب محافظ برق کلی ساختمان داخل جعبه فیوز
نوسان ولتاژ شبکهی برق ایران واقعیتی است که هر برقکار با آن سر و کار دارد؛ افت ولتاژ در ساعات اوج مصرف و اضافه ولتاژ هنگام قطع ناگهانی بارهای سنگین، بهمرور کمپرسور یخچال و کولر، برد الکترونیکی لوازم خانگی و تجهیزات حساس را از کار میاندازد. راهحل استاندارد و کمهزینه، نصب یک محافظ ولتاژ روی برق کلی ساختمان است. در این راهنما، آموزش نصب محافظ برق را بهصورت مرحلهبهمرحله و با معیار انتخاب درست توضیح میدهیم تا یکبار درست نصب شود و خیال ساکنان از بابت نوسانات برق راحت باشد.
محافظ ولتاژ چیست و چه فرقی با برقگیر دارد؟
محافظ ولتاژ دستگاهی است که ولتاژ ورودی را لحظهبهلحظه میسنجد و هر زمان ولتاژ از محدودهی امن خارج شد (چه افت، چه اضافه ولتاژ)، برق خروجی را قطع میکند و پس از بازگشت ولتاژ به حالت نرمال، با یک تأخیر زمانی دوباره وصل میکند. این دقیقاً همان چیزی است که برای مقابله با نوسانات برق لازم داریم.
اشتباه رایج این است که محافظ ولتاژ را با برقگیر (SPD) یکی بدانیم. برقگیر برای مهار ضربههای گذرای ولتاژ مثل صاعقه و کلیدزنی شبکه طراحی شده، نه برای افت و اضافه ولتاژ ماندگار. این دو مکمل هماند، نه جایگزین. برای حفاظت کامل، ساختمان به هر دو نیاز دارد.
محافظ برق کجای جعبه فیوز نصب میشود؟

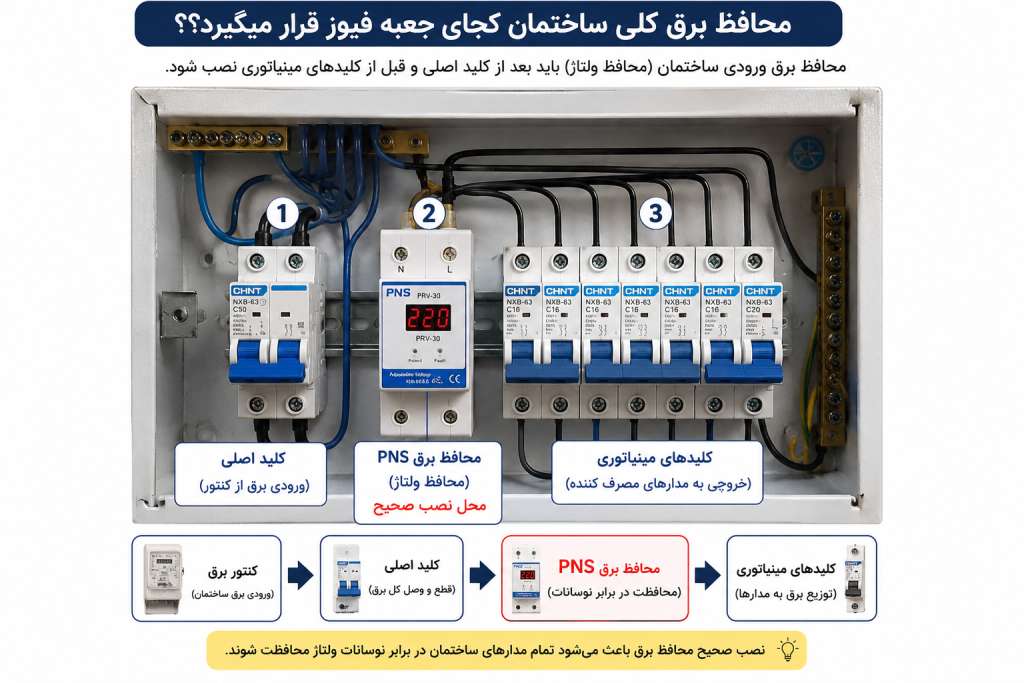

جای درست محافظ ولتاژ، روی ریل دین داخل جعبه فیوز و در مسیر اصلی برق است: بعد از کلید اصلی (کلید مینیاتوری یا کلید حفاظت جان اصلی) و پیش از تقسیم برق به مدارهای فرعی. با این چیدمان، کل ساختمان تحت پوشش قرار میگیرد و قطع و وصل بهصورت یکجا انجام میشود.
محافظ باید پاییندست یک کلید مینیاتوری مناسب بسته شود تا در برابر اتصال کوتاه و اضافهبار، خودش هم حفاظت داشته باشد. هیچگاه محافظ را مستقیم و بدون کلید حفاظتی بالادست نصب نکنید.
انتخاب محافظ مناسب؛ مستقیم یا کنتاکتوری؟
اینجا مهمترین تصمیم فنی نصب است. محافظهای ولتاژ دو دستهاند: نوع مستقیم با رلهی داخلی که خودش جریان بار را قطع و وصل میکند، و نوع کنتاکتوری که فقط ولتاژ را میسنجد و فرمان قطع/وصل را به یک کنتاکتور میدهد؛ جریان اصلی از کنتاکتور عبور میکند. انتخاب بین این دو به جریان مصرفی ساختمان بستگی دارد.
| معیار | محافظ مستقیم (رله داخلی) | محافظ کنتاکتوری |
|---|---|---|
| تحمل جریان | محدود (معمولاً تا حدود ۴۰ آمپر) | بالا (با انتخاب کنتاکتور مناسب) |
| کاربرد | واحد مسکونی کوچک، یک یا چند کنتور سبک | برق کلی ساختمان، بار سنگین |
| نصب | سادهتر، اجزای کمتر | نیاز به کنتاکتور و سیمکشی فرمان |
| هزینه | کمتر | بیشتر |
برای انتخاب درست، باید جریان عبوری را حساب کنیم. فرض کنید یک واحد مسکونی تکفاز با بار همزمان حدود ۱۰ کیلووات و ضریب توان حدود ۰٫۹۵ داریم. جریان برابر است با:
I = P ÷ (U × cosφ) = ۱۰۰۰۰ ÷ (۲۳۰ × ۰٫۹۵) ≈ ۴۶ آمپر
با احتساب ضریب اطمینان حدود ۲۵ درصد، به ظرفیتی نزدیک به ۵۸ آمپر میرسیم. یعنی محافظ یا کنتاکتور باید دستکم ۶۳ آمپر انتخاب شود. روشن است که یک محافظ مستقیم ۴۰ آمپری اینجا جوابگو نیست و حتماً باید سراغ نسخهی کنتاکتوری رفت. همین محاسبهی ساده، خطای پرتکرار «نصب محافظ کمظرفیت روی بار سنگین» را از ریشه حذف میکند.
آموزش نصب محافظ برق؛ مرحلهبهمرحله
نصب باید با برق قطع و توسط فرد دارای صلاحیت انجام شود. ترتیب کار برای نوع مستقیم تکفاز چنین است:
کلید اصلی را قطع کنید و با تستر از بیبرق بودن تابلو مطمئن شوید.
محافظ را روی ریل دین کنار کلیدهای مینیاتوری جا بزنید.
فاز و نول ورودی را از خروجی کلید اصلی به ترمینال ورودی محافظ ببندید.
فاز خروجی محافظ را به شینه/کلیدهای مدارهای فرعی متصل کنید؛ نول طبق نقشهی دستگاه بسته شود.
سفتبودن همهی ترمینالها را کنترل کنید (شلبودن ترمینال، عامل اصلی داغشدن و خرابی است).
برق را وصل و عملکرد قطع/وصل را با یک بار قطع و وصل دستی آزمایش کنید.
در نوع کنتاکتوری، فاز و نول فقط برای سنجش ولتاژ به محافظ میرود و خروجی فرمانِ محافظ، بوبین کنتاکتور را تغذیه میکند؛ جریان اصلی ساختمان از کنتاکتهای قدرت کنتاکتور عبور میکند. این تنها تفاوت اساسی سیمکشی دو نوع است.
تنظیم آستانه ولتاژ و زمان تأخیر در محافظ ولتاژ
پس از نصب، باید آستانهها را تنظیم کنید. بهطور معمول حد پایین قطع را در محدودهی حدود ۱۸۰ ولت و حد بالا را حدود ۲۴۵ تا ۲۵۰ ولت تنظیم میکنند (مقدار دقیق به مدل و شرایط شبکهی محل بستگی دارد و قابل تنظیم است).
مهمترین پارامتر، زمان تأخیر در وصل مجدد است. هرگز روی صفر نگذارید. وقتی برق قطع و دوباره وصل میشود، کمپرسور یخچال و کولر گازی باید پیش از روشنشدن، فشار دو طرف خود را متعادل کند؛ وصل آنی به کمپرسور آسیب میزند. تأخیر حدود ۱ تا ۳ دقیقه برای مدارهای دارای کمپرسور یک قاعدهی استاندارد و جاافتاده است.
اشتباهات رایج در نصب محافظ برق
پرتکرارترین خطاها اینهاست: نصب محافظ کمظرفیت روی بار سنگین (که با همان محاسبهی بالا قابل پیشگیری است) |صفرگذاشتن زمان تأخیر | نبستن کلید حفاظتی بالادست | شلرهاکردن ترمینالها | و یکیدانستن محافظ ولتاژ با برقگیر
یک نمونهی واقعی صنعتی: در یک ساختمان تجاری چندطبقه با چند کولر گازی، نبود تأخیر در وصل باعث شد چند کمپرسور پشت سر هم با وصل ناگهانی برق آسیب ببینند؛ تنظیم تأخیر ۲ دقیقهای روی محافظ کنتاکتوری مشکل را بهکلی حل کرد.
درباره قیمت محافظ برق و برندها
قیمت محافظ برق بیش از همه به جریان نامی، نوع مستقیم یا کنتاکتوری، و برند بستگی دارد؛ نسخهی کنتاکتوری برای بار سنگین طبیعتاً گرانتر از نوع مستقیم سبک است. برندهایی مثل PNS در بازار ایران شناختهشدهاند، اما برای مقایسهی دقیق قیمت و مشخصات هر مدل بهتر است به اطلاعات روز فروشگاه مراجعه کنید، چون قیمتها مدام تغییر میکند.
🔥 محصول پیشنهادی

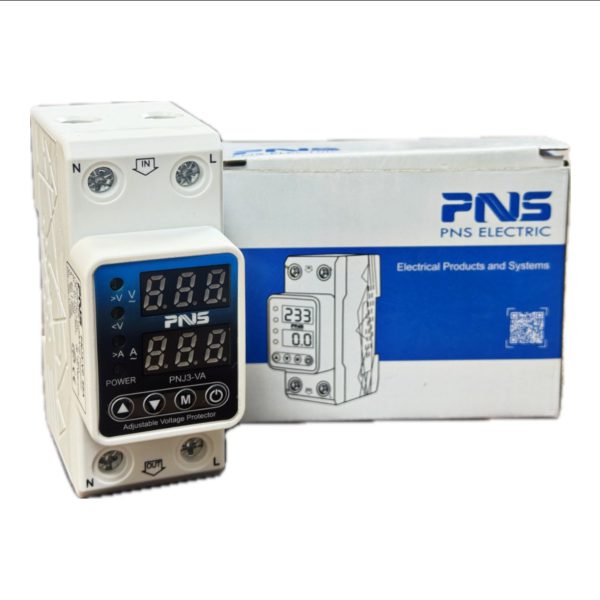

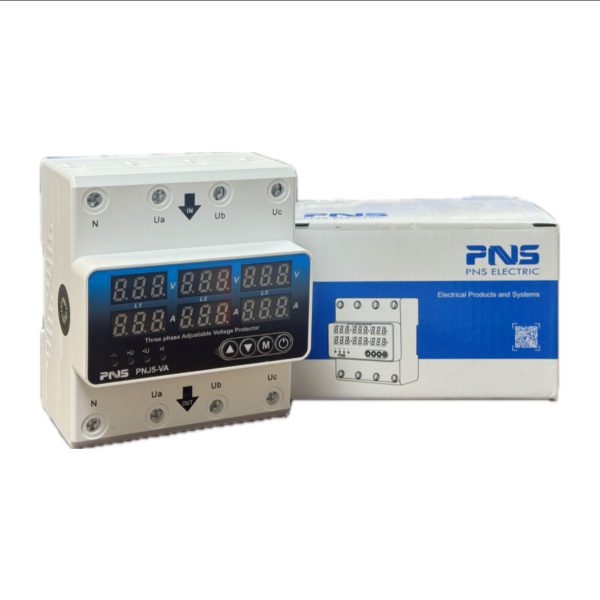

محافظ برق ورودی ساختمان PNS
جمعبندی
محافظ ولتاژ ارزانترین بیمهای است که میتوانید برای لوازم برقی یک ساختمان بخرید. کلید کار، انتخاب ظرفیت درست بر اساس جریان واقعی بار، نصب در مسیر اصلی بعد از کلید حفاظتی، و تنظیم تأخیر مناسب برای حفاظت کمپرسورهاست. اگر این چند اصل رعایت شود، نصب یکبار برای همیشه جواب میدهد.
برای انتخاب محافظ ولتاژ متناسب با جریان ساختمان شما و دریافت مشاورهی فنی، مدلهای مستقیم و کنتاکتوری را در روشن صنعت ببینید؛ کارشناسان ما در انتخاب ظرفیت درست و تجهیزات جانبی مثل کنتاکتور و کلید حفاظتی کنارتان هستند.
