علت زنگ خوردن همزمان چند واحد آیفون تصویری چیست؟ راهنمای عیبیابی
زنگ خوردن چند آیفون با هم معمولاً نشان میدهد فرمان زنگ واحدها بهدرستی از یکدیگر تفکیک نشده است. این اتفاق میتواند از اتصال یا جابهجایی سیم زنگ، خرابی شستی پنل و اشکال در اتصالات گرفته تا تنظیم اشتباه سوئیچر، توزیعکننده زنگ یا کد واحد در سیستمهای کدینگ منشأ بگیرد.
برای پیدا کردن علت، نباید مستقیماً مانیتور واحدها را متهم کرد. ابتدا باید مشخص شود ساختمان از سیستم معمولی استفاده میکند یا کدینگ؛ سپس مسیر فرمان زنگ از پنل تا واحدها مرحلهبهمرحله بررسی شود.
چرا با فشردن زنگ یک واحد، چند واحد با هم زنگ میخورند؟
اولین نکته در عیبیابی، تشخیص نوع سیستم است. در بسیاری از آیفونهای تصویری معمولی، هر واحد مسیر مشخصی برای دریافت فرمان زنگ دارد. برای نمونه، در محصولات تصویری الکتروپیک ترمینالهای 1 تا 4 وظایف تصویر، تغذیه، منفی و صدا/قفل را بر عهده دارند و ترمینال B به زنگ اختصاص داده شده است. بنابراین اگر مسیر B دو واحد به یکدیگر اتصال پیدا کند، فشار دادن یک شستی ممکن است فرمان زنگ را به بیشتر از یک مانیتور منتقل کند.
اما در ساختمانهای مجهز به سیستم کدینگ، ماجرا متفاوت است. در این نوع سیستمها، انتخاب واحد صرفاً با یک سیم زنگ مستقل انجام نمیشود و شماره یا کد تعریفشده برای واحد در توزیعکننده یا تجهیزات سیستم نیز اهمیت دارد. در نتیجه، اگر دو مسیر با یک کد تنظیم شده باشند یا توزیعکننده بهدرستی پیکربندی نشده باشد، رفتار سیستم میتواند شبیه اتصال سیم زنگ دیده شود. الکتروپیک نیز در راهنمای رسمی خود تأکید کرده است که در برخی سیستمهای کدینگ و ارتباط داخلی، شماره واحد نباید بهصورت تکراری تعریف شود.
بنابراین قبل از هر تعمیر، سه سؤال باید پاسخ داده شود:
- فقط دو واحد مشخص با هم زنگ میخورند یا تمام واحدها؟
- مشکل برای یک شستی مشخص اتفاق میافتد یا هر شستی که فشار داده میشود چند واحد را فعال میکند؟
- سیستم معمولی است یا دارای پنل کدینگ، سوئیچر یا توزیعکننده زنگ؟
همین سه پاسخ محدوده عیبیابی را بهشدت کوچک میکند.
اگر مثلاً فقط با زدن شستی واحد 4، واحدهای 4 و 5 با هم زنگ میخورند، احتمال اتصال مسیرهای زنگ این دو واحد بیشتر است. اما اگر تقریباً هر شمارهای که گرفته میشود چند واحد واکنش نشان میدهند، باید تنظیمات و تجهیزات مشترک سیستم جدیتر بررسی شوند.
اتصال سیم زنگ؛ یکی از مهمترین علتهای زنگ خوردن چند آیفون با هم
در سیستمهای معمولی، اولین قسمت قابل بررسی مسیر سیم زنگ است. این مشکل بهخصوص در ساختمانهایی که سیمکشی قدیمی دارند یا چند بار آیفون صوتی و تصویری آنها تعویض شده است، بیشتر دیده میشود.
ممکن است داخل جعبه تقسیم دو رشته سیم بدون عایق مناسب به یکدیگر تماس پیدا کرده باشند. گاهی نیز نصاب هنگام تعویض مانیتور یا پنل، سیمهای زنگ دو واحد را اشتباه سربندی میکند. فشار زیاد سیمها داخل جعبه تقسیم، ترمینال شل، رشتههای مسی بیرونزده از ترمینال یا اتصالهای قدیمی پیچیدهشده با چسب برق نیز میتوانند ایراد متناوب ایجاد کنند.
یک نشانه مهم وجود دارد: اگر با تکان دادن دسته سیمهای جعبه تقسیم، مشکل ایجاد یا برطرف شود، احتمال ایراد در اتصالات بالا میرود. البته این تست بهتنهایی اثباتکننده نیست و باید اتصالها بازدید و اندازهگیری شوند.
یک مثال اجرایی
فرض کنید ساختمان 8 واحد دارد و وقتی شستی واحد 3 فشار داده میشود، واحدهای 3 و 4 همزمان زنگ میخورند.
در این شرایط، قبل از باز کردن مانیتورها بهتر است مسیر زنگ واحدهای 3 و 4 در نزدیکترین جعبه تقسیم بررسی شود. اگر با جدا کردن مسیر زنگ واحد 4 از شاخه مشترک، فقط واحد 3 زنگ بخورد، محدوده خرابی احتمالاً بعد از همان نقطه یا در اتصال سیمهای دو واحد است.
اما اگر حتی بعد از جداسازی مسیر طبقات، فرمان اشتباه همچنان از سمت پنل ارسال شود، باید سراغ پنل، شستی یا تجهیزات توزیع فرمان رفت.
نکته مهم این است که تعویض مانیتور بدون انجام این تستها ممکن است هیچ نتیجهای نداشته باشد. اگر فرمان اشتباه از سیمکشی یا پنل وارد مانیتور شود، نصب مانیتور جدید نیز همان رفتار را نشان خواهد داد.
در محصولات الکتروپیک نیز سازنده صراحتاً آسیب ناشی از اتصال سیمکشی یا تغییرات غیراصولی در نصب را بهعنوان یکی از موارد مهم در شرایط استفاده محصول مطرح کرده است؛ بنابراین کیفیت و صحت سیمبندی را نباید یک موضوع فرعی در نظر گرفت.
خرابی پنل و شستی زنگ چگونه چند واحد را همزمان فعال میکند؟
اگر سیمکشی داخل ساختمان سالم باشد، مرحله بعد بررسی پنل جلوی در است.
شستیهای زنگ در پنلهای چندواحدی باید فرمان هر واحد را به مسیر مربوط به همان واحد منتقل کنند. اگر دو کنتاکت در اثر خرابی برد، آلودگی، خوردگی، نفوذ رطوبت، تغییر شکل قطعات یا تعمیر غیراصولی با یکدیگر ارتباط پیدا کنند، فشردن یک شستی میتواند بیش از یک مسیر را تحریک کند.
در عمل یک الگوی مفید وجود دارد: اگر همیشه همان دو واحد مشخص با هم زنگ میخورند، علاوه بر سیمکشی باید شستیها و مدار همان دو کانال در پنل بررسی شوند.
یک تست کاربردی این است که مسیر زنگ یکی از دو واحد مشکوک از خروجی پنل جدا شود. اگر پس از جداسازی، شستی فقط واحد صحیح را فعال کند، باید مسیر سیمکشی ساختمان بررسی شود. اگر رفتار غیرعادی همچنان در خروجی پنل دیده شود، احتمال خرابی پنل یا مدار توزیع بیشتر میشود.
البته ساختار پنلها بین برندها متفاوت است و نباید شماره ترمینال یا روش تست یک برند را بدون بررسی دفترچه سازنده روی برند دیگر اجرا کرد.
موضوع دیگری که ممکن است با «زنگ خوردن همه واحدها» اشتباه گرفته شود، مدار هشدار ضدسرقت برخی پنلهاست. برای مثال، در راهنمای رسمی پنل 1086 الکتروپیک آمده است که میکروسوئیچ ضدسرقت را میتوان به شکلی متصل کرد که هشدار به همه واحدها منتقل شود. در همان راهنما روش متفاوتی برای ارسال هشدار به فقط یک واحد ذکر شده است. بنابراین اگر مشکل پس از تعمیر یا تعویض پنل ایجاد شده، نحوه اتصال مدارهای جانبی پنل نیز باید بررسی شود.
پس هر زنگ همزمانی الزاماً به معنی خرابی مانیتور یا حتی سیم زنگ نیست. گاهی یک اتصال اشتباه در خود پنل، مدار هشدار یا قطعه جانبی میتواند دقیقاً همان علامت را ایجاد کند.
نقش سوئیچر و توزیعکننده زنگ در زنگ خوردن همزمان واحدها
در ساختمانهای چندواحدی باید تجهیزات واسط سیستم نیز وارد فرآیند عیبیابی شوند.
بسته به معماری و برند، ممکن است از سوئیچر، توزیعکننده زنگ یا تجهیزات مشابه برای مدیریت ارتباط واحدها استفاده شود. اشکال در اتصال یا تنظیم این تجهیزات میتواند باعث شود فرمان مربوط به یک واحد به مسیر دیگری هم منتقل شود.
برای نمونه، الکتروپیک در FAQ رسمی خود برای برخی نصبهای معمولی اعلام کرده که از 4 واحد به بالا از سوئیچر مرکزی استفاده میشود و محل نصب توصیهشده آن نزدیک پنل و پایین ساختمان است. این توصیه مختص سیستم مورد نظر سازنده است و نباید آن را یک قانون عمومی برای تمام برندهای آیفون تصویری دانست.
در پنل رندا نیز سازنده توضیح داده که کد زنگ واحدها از طریق DIP Switch روی توزیعکننده زنگ تنظیم میشود و کد واحدها قابل تغییر است. بنابراین در چنین سیستمی، قبل از باز کردن مانیتور داخل آپارتمان باید کد و تنظیمات توزیعکننده هم کنترل شود.
چه زمانی به سوئیچر یا توزیعکننده شک کنیم؟
چند علامت مهم وجود دارد:
- سیمهای واحدها بررسی شدهاند ولی مشکل باقی مانده است.
- بعد از تعمیر، تعویض یا جابهجایی تجهیزات مرکزی مشکل آغاز شده است.
- چند واحد با الگوی مشخص به یکدیگر وابسته شدهاند.
- مشکل در چند طبقه مشاهده میشود و محدود به یک مانیتور نیست.
- با جدا کردن خروجی بعضی واحدها از تجهیزات مرکزی رفتار سیستم تغییر میکند.
اشتباه رایج این است که نصاب مستقیماً سوئیچر را تعویض کند. روش بهتر این است که ابتدا ورودی و خروجیها علامتگذاری شوند و مشخص شود فرمان اشتباه قبل از سوئیچر ایجاد میشود یا بعد از آن.
این تفکیک ساده میتواند از تعویض غیرضروری قطعه سالم جلوگیری کند.
تنظیم اشتباه کد واحد در آیفون تصویری کدینگ
در سیستمهای کدینگ، قبل از هر اقدامی باید کد واحدها بررسی شود.
برخلاف سیستم معمولی که شستی و سیم زنگ نقش بسیار پررنگی دارند، در سیستم کدینگ هر واحد باید شناسه صحیح خود را داشته باشد. اگر هنگام نصب، تعمیر یا تعویض مانیتور دو واحد با شناسه یکسان تعریف شوند، سیستم ممکن است نتواند مقصد تماس را به شکل صحیح تفکیک کند.
این موضوع حدس صرف نیست. الکتروپیک برای چند محصول و سیستم خود صراحتاً تأکید کرده است که شماره واحد نباید تکراری باشد. برای مثال در تنظیم ارتباط داخلی بعضی مانیتورها، سازنده از تعریف کد واحد صحبت کرده و هشدار داده است که شماره تکراری تعریف نشود. در سیستم کدینگ صوتی 299 نیز همین اصل برای کد واحد ذکر شده است.
بنابراین اگر زنگ خوردن همزمان چند واحد آیفون تصویری پس از تعویض یک مانیتور، تغییر پنل، تعمیر سیستم یا برنامهریزی مجدد ایجاد شده است، تنظیمات کد یکی از اولین مواردی است که باید کنترل شود.
مثال فرضی
فرض کنید مانیتور واحد 12 خراب شده و مانیتور دیگری جایگزین آن شده است. نصاب هنگام تنظیم دستگاه جدید، به اشتباه همان کدی را وارد میکند که قبلاً برای واحد 13 تعریف شده است.
در این شرایط ممکن است تماس با یکی از واحدها رفتار غیرمنتظره ایجاد کند. راهکار حرفهای، تعویض تصادفی سیمها نیست؛ ابتدا باید جدول شماره واحدها تهیه و شناسه تعریفشده برای تمام مسیرهای مشکوک مقایسه شود.
در ساختمانهای بزرگ، ثبت این اطلاعات اهمیت بیشتری دارد. توصیه میشود نصاب پس از راهاندازی، شماره واحد، شماره خروجی تجهیزات توزیع، کد تنظیمشده و طبقه را ثبت کند. این کار در تعمیرات بعدی زمان عیبیابی را بسیار کاهش میدهد.

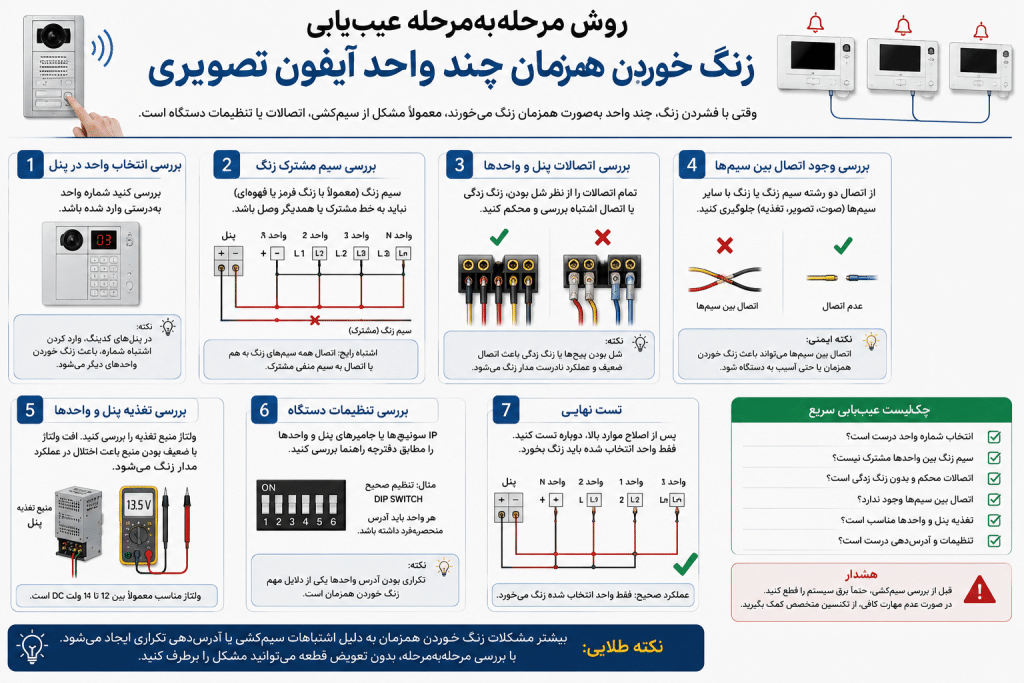

روش مرحلهبهمرحله عیبیابی زنگ خوردن همزمان چند واحد آیفون تصویری
برای جلوگیری از تعویض بیدلیل قطعات، عیبیابی را از سادهترین تست به سمت تجهیزات مرکزی انجام دهید.
| علامت مشاهدهشده | علت محتمل | اولین بررسی |
|---|---|---|
| فقط دو واحد مشخص با هم زنگ میخورند | اتصال سیم زنگ یا شستیهای مربوط | مسیر دو واحد و خروجی پنل |
| همه واحدها همزمان زنگ میخورند | مدار مشترک، پنل یا تجهیزات مرکزی | پنل و مدارهای مشترک |
| مشکل پس از تعویض مانیتور ایجاد شده | سربندی یا کد اشتباه | اتصالات و تنظیمات واحد |
| مشکل پس از تعمیر پنل ایجاد شده | شستی، برد یا سیمبندی پنل | خروجیهای پنل |
| با تکان دادن سیمها مشکل تغییر میکند | اتصال ضعیف یا تماس بین رشتهها | جعبه تقسیم و ترمینالها |
| سیستم کدینگ است و دو واحد واکنش یکسان دارند | احتمال تنظیم شناسه تکراری | کد واحد و توزیعکننده |
مرحله اول: نوع سیستم را مشخص کنید
مدل پنل و مانیتورها را بررسی کنید و مشخص کنید سیستم معمولی است یا کدینگ. بدون این مرحله، عیبیابی ممکن است از اساس در مسیر اشتباه انجام شود.
مرحله دوم: الگوی خرابی را ثبت کنید
تمام واحدها را بیهدف تست نکنید. یادداشت کنید کدام شستی، کدام واحدها را فعال میکند.
مثلاً:
- زنگ 2 ← واحد 2
- زنگ 3 ← واحد 3 و 4
- زنگ 4 ← واحد 4
این نتیجه مستقیماً تمرکز را روی مسیر واحدهای 3 و 4 قرار میدهد.
مرحله سوم: جعبه تقسیم را بررسی کنید
اتصالهای شل، رشتههای بدون عایق، لهشدگی کابل و اتصال دو مسیر را کنترل کنید. فقط نگاه کردن کافی نیست؛ اتصال باید از نظر مکانیکی نیز مطمئن باشد.
مرحله چهارم: مسیر را بخشبندی کنید
واحد مشکوک را در یک نقطه از سیستم جدا کنید و دوباره زنگ را آزمایش کنید. هدف این است که مشخص شود ایراد قبل از آن نقطه قرار دارد یا بعد از آن.
مرحله پنجم: پنل و تجهیزات مرکزی را بررسی کنید
اگر سیمکشی واحدها سالم است، خروجی پنل، شستی، سوئیچر یا توزیعکننده را بررسی کنید.
مرحله ششم: در سیستم کدینگ، شناسهها را کنترل کنید
هیچ دو واحدی نباید برخلاف دستورالعمل سازنده با یک شناسهای که باید یکتا باشد تعریف شده باشند. روش کددهی را فقط از دفترچه همان مدل دنبال کنید؛ چون ترتیب منوها و نحوه تنظیم میان برندها متفاوت است.
این روش مرحلهای معمولاً بسیار دقیقتر از تعویض پشت سر هم مانیتور، پنل و سوئیچر است.
چه زمانی تعمیر کافی نیست و بهتر است سیستم آیفون تصویری بازبینی یا تعویض شود؟
اگر خرابی به یک ترمینال شل، سربندی اشتباه یا تنظیم نادرست محدود باشد، معمولاً نیازی به تعویض کل سیستم نیست. اما شرایط در ساختمانهای قدیمی متفاوت است.
گاهی سیستم چندین بار تغییر کرده است؛ بخشی از سیمکشی متعلق به آیفون صوتی قدیمی است، چند اتصال مخفی در مسیر وجود دارد و پنل یا مانیتورها نیز در دورههای مختلف تعویض شدهاند. در چنین پروژهای، تعمیر نقطهای ممکن است فقط علامت فعلی را برطرف کند و کمی بعد ایراد دیگری ظاهر شود.
در این وضعیت باید هزینه ادامه تعمیرات با اصلاح زیرساخت مقایسه شود.
اگر تصمیم به نوسازی گرفته شده است، قبل از [خرید آیفون تصویری] فقط ظاهر مانیتور یا اندازه نمایشگر را معیار قرار ندهید. نوع سیمکشی موجود، تعداد واحدها، معماری سیستم، پنل فعلی، تجهیزات جانبی و سازگاری مانیتورها باید قبل از سفارش مشخص شود.
در محصولات الکتروپیک نیز سازنده برای برخی سیستمهای چندواحدی ساختار مشخصی شامل سوئیچر، توزیعکننده یا منبع تغذیه تعریف کرده و حتی برای بعضی سیستمهای کدینگ تعداد تجهیزات واسط را براساس تعداد واحد مشخص کرده است. این موضوع نشان میدهد که انتخاب تجهیزات یک ساختمان چندواحدی باید بر اساس طراحی کل سیستم انجام شود، نه انتخاب مستقل یک مانیتور.
برای پروژههای بازسازی، یک اقدام ساده ولی مؤثر این است که پیش از خرید، تصویری از پشت مانیتور فعلی، ترمینالهای پنل، جعبه تقسیم و تجهیزات مرکزی تهیه شود. مدل دقیق تجهیزات نیز ثبت شود. با این اطلاعات، تشخیص امکان استفاده از سیمکشی موجود بسیار مطمئنتر خواهد بود.
جمعبندی
زنگ خوردن همزمان چند واحد آیفون تصویری معمولاً با یک فرآیند عیبیابی منظم قابل ردیابی است. در سیستمهای معمولی، مسیر سیم زنگ، جعبه تقسیم، شستی پنل و تجهیزات توزیع باید بررسی شوند؛ در سیستمهای کدینگ نیز علاوه بر سیمکشی، کد واحد و تنظیم توزیعکننده اهمیت دارد.
بهترین روش این است که از تعویض تصادفی قطعات خودداری کنید. ابتدا الگوی خرابی را ثبت کنید، مسیر را بخشبندی کنید و سپس مشخص کنید فرمان اشتباه دقیقاً در کدام نقطه ایجاد میشود.
برای انتخاب مانیتور، پنل یا تجهیزات مناسب ساختمان نیز میتوانید محصولات بخش خرید آیفون تصویری روشن صنعت را بررسی کنید. در ساختمانهای چندواحدی بهتر است مدل تجهیزات فعلی و نوع سیمکشی پیش از انتخاب محصول مشخص شود تا احتمال ناسازگاری و هزینه دوبارهکاری کاهش پیدا کند.
