عیب‌یابی آیفون تصویری الکتروپیک زمانی نتیجه درست می‌دهد که مشکل را فقط به مانیتور یا پنل نسبت ندهیم و مسیر کامل تغذیه، سیم‌کشی، پنل، قفل، شستی و اتصالات را مرحله‌به‌مرحله بررسی کنیم.

عیب‌یابی آیفون تصویری الکتروپیک را از کجا شروع کنیم؟

اولین اشتباه رایج در تعمیر آیفون تصویری این است که برقکار یا کاربر، مشکل را مستقیم به مانیتور نسبت می‌دهد؛ در حالی که بسیاری از خرابی‌ها از تغذیه، شل بودن اتصالات، قطعی سیم، اکسید شدن ترمینال پنل یا خرابی قفل بازکن شروع می‌شود. برای عیب‌یابی اصولی آیفون تصویری الکتروپیک، ابتدا باید علامت خرابی را دقیق تفکیک کنید: آیا مانیتور روشن نمی‌شود؟ تصویر ندارید؟ صدا یک‌طرفه شده؟ زنگ نمی‌خورد؟ دربازکن عمل نمی‌کند؟ یا فقط در بعضی واحدها مشکل وجود دارد؟

اگر کل سیستم از کار افتاده، احتمال خرابی منبع تغذیه، قطع برق ورودی، اتصال مشترک یا پنل بیشتر است. اما اگر فقط یک واحد مشکل دارد، ابتدا باید مسیر سیم همان واحد، سوکت پشت مانیتور، شستی زنگ مربوط به همان واحد و تنظیمات داخلی بررسی شود. در ساختمان‌های چندواحدی، خرابی یک رشته سیم مشترک می‌تواند چند واحد را هم‌زمان درگیر کند؛ ولی خرابی سیم واحدی معمولاً فقط همان مانیتور را تحت تأثیر قرار می‌دهد.

یک روش اجرایی ساده این است که قبل از باز کردن قطعات، وضعیت ظاهری را بررسی کنید: آیا مانیتور برق دارد؟ LED یا صفحه نمایش واکنش نشان می‌دهد؟ هنگام فشردن زنگ، صدای رله یا تغییر وضعیت شنیده می‌شود؟ پشت پنل آثار رطوبت، سولفاته شدن یا شکستگی شستی دیده می‌شود؟ در بسیاری از پروژه‌ها، مشکل نه از برد اصلی است و نه از دوربین؛ بلکه یک اتصال شل یا سیم مشترک اشتباه باعث قطع تصویر یا صدا شده است.

برای کاربر نیمه‌حرفه‌ای، بهترین کار این است که ابتدا موارد ساده مثل برق ورودی، قطع نبودن فیوز، سالم بودن کابل رابط و شل نبودن سوکت مانیتور بررسی شود. اما باز کردن پنل، تست ولتاژ، جابه‌جایی ترمینال‌ها و بررسی مدار قفل باید توسط برقکار انجام شود؛ چون اتصال اشتباه می‌تواند به برد مانیتور یا پنل آسیب بزند.

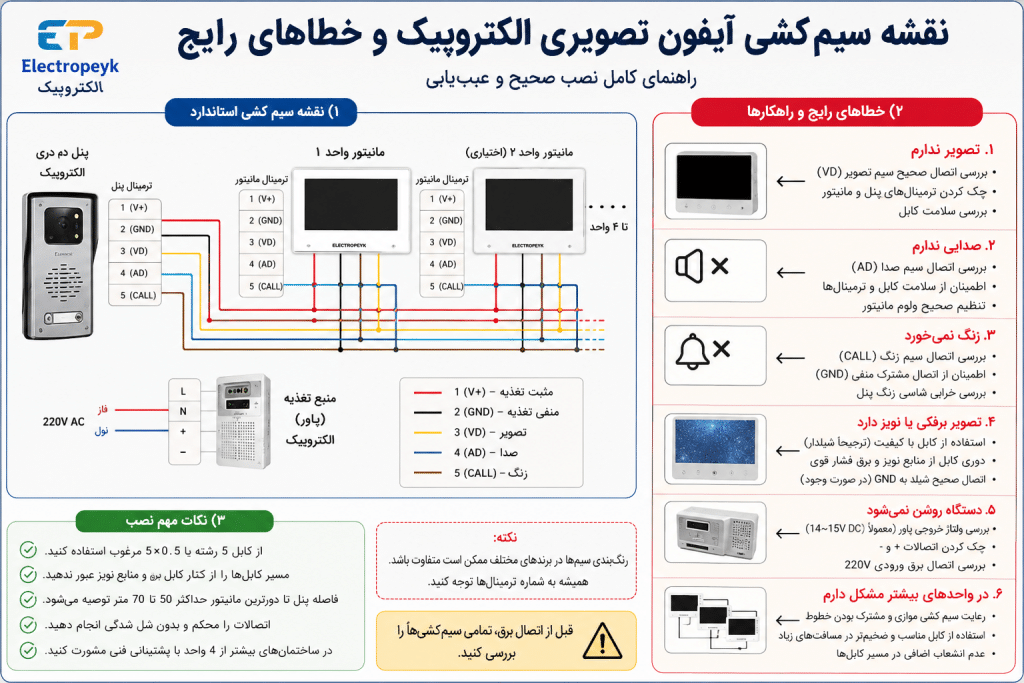

نقشه سیم‌کشی آیفون تصویری الکتروپیک و خطاهای رایج نصب

نقشه سیم‌کشی آیفون تصویری الکتروپیک بسته به مدل مانیتور، نوع پنل، تعداد واحدها و معمولی یا کدینگ بودن سیستم می‌تواند متفاوت باشد. بنابراین نباید یک نقشه عمومی را برای همه مدل‌ها قطعی دانست. حالت کلی، مسیرهای اصلی شامل تغذیه، تصویر، صدا، زنگ و فرمان دربازکن هستند. در عیب‌یابی، باید مشخص شود کدام مسیر دچار قطعی، اتصال کوتاه، جابه‌جایی یا افت ولتاژ شده است.</p>

نصب‌های معمولی، یکی از رایج‌ترین ایرادها جابه‌جا بستن سیم‌های صدا و تصویر است. نتیجه آن می‌تواند تصویر سیاه، نویزدار شدن تصویر، قطع صدای رفت یا برگشت، یا زنگ نخوردن واحد باشد. در پروژه‌های قدیمی‌تر، رنگ سیم‌ها همیشه قابل اعتماد نیست؛ چون ممکن است در مسیر، کابل تعویض یا وصله شده باشد. به همین دلیل، اتکا به رنگ سیم بدون تست پیوستگی، خطای حرفه‌ای محسوب می‌شود.

مشکل بعدی، استفاده از کابل نامناسب یا مسیر مشترک با برق قدرت است. عبور کابل آیفون تصویری کنار کابل برق، آسانسور، پمپ یا تجهیزات پرنویز می‌تواند باعث نویز تصویر، خطوط افقی، صدای خش‌خش یا قطع و وصل مقطعی شود. در چنین مواردی، تعویض مانیتور معمولاً مشکل را حل نمی‌کند؛ چون منبع نویز در مسیر کابل‌کشی باقی مانده است.

در ساختمان‌های چندواحدی، اتصالات داخل جعبه تقسیم اهمیت زیادی دارد. اگر اتصال مشترک درست بسته نشده باشد، ممکن است یک واحد با فشردن زنگ واحد دیگر واکنش نشان دهد، تصویر بین واحدها تداخل پیدا کند یا دربازکن به‌درستی فرمان نگیرد. برای عیب‌یابی، بهتر است ابتدا یک واحد سالم به‌عنوان مرجع انتخاب شود و ولتاژ، صدا، تصویر و فرمان دربازکن با واحد معیوب مقایسه شود.

نکته مهم این است که شماره ترمینال‌ها در مدل‌های مختلف الکتروپیک می‌تواند متفاوت باشد. بنابراین هنگام نصب یا تعمیر، حتماً باید دفترچه همان مدل مانیتور و پنل بررسی شود. هرگونه جابه‌جایی آزمایشی روی ترمینال‌ها، مخصوصاً در پنل کدینگ یا سیستم چندواحدی، می‌تواند باعث خرابی برد یا اختلال در چند واحد شود.

مانیتور الکتروپیک تصویر ندارد؛ مشکل از دوربین است یا سیم‌کشی؟

یکی از پرتکرارترین جستجوهای کاربران، «آیفون تصویری الکتروپیک تصویر ندارد» یا «تصویر آیفون تصویری سیاه شده» است. برای تشخیص درست، باید ببینیم مشکل در همه واحدها وجود دارد یا فقط یک مانیتور تصویر ندارد. اگر تمام واحدها تصویر ندارند، احتمال خرابی پنل، دوربین، تغذیه پنل یا مسیر مشترک تصویر بیشتر است. اما اگر فقط یک واحد تصویر ندارد، ابتدا مسیر سیم تصویر، سوکت مانیتور و خود مانیتور بررسی می‌شود.

در تجربه اجرایی، تصویر نداشتن همیشه به معنی سوختن دوربین نیست. گاهی تصویر به‌صورت لحظه‌ای می‌آید و قطع می‌شود؛ این حالت بیشتر به شل بودن اتصال، افت ولتاژ، خرابی کابل یا رطوبت پنل مربوط است. اگر تصویر کاملاً سیاه است اما صدا و دربازکن کار می‌کنند، مسیر تصویر یا بخش نمایش مانیتور مشکوک است. اگر تصویر برفکی، موج‌دار یا دارای خطوط افقی باشد، باید نویز مسیر، کیفیت کابل و اتصال شیلد بررسی شود.

در پنل‌های نصب‌شده در فضای باز، رطوبت و گردوغبار یکی از عوامل مهم خرابی است. آب‌خوردگی پنل می‌تواند باعث سولفاته شدن پایه‌ها، ضعف تصویر، قطع صدا یا عملکرد نامنظم شستی‌ها شود. در چنین شرایطی، فقط خشک کردن سطح بیرونی کافی نیست؛ باید وضعیت داخل پنل و آب‌بندی قاب نیز بررسی شود. نصب پنل بدون سایبان یا در محل پاشش مستقیم آب، ریسک خرابی را بالا می‌برد.

برای تست اولیه، برقکار می‌تواند مانیتور سالم را به مسیر واحد معیوب وصل کند یا مانیتور مشکوک را روی مسیر سالم تست کند. این روش کمک می‌کند مشخص شود مشکل از مانیتور است یا کابل و پنل. البته این کار باید با رعایت نقشه سیم‌کشی انجام شود؛ چون اتصال اشتباه می‌تواند قطعه سالم را هم خراب کند.

اگر مانیتور روشن می‌شود اما تصویر ندارد، از تعویض فوری LCD یا برد خودداری کنید. ابتدا تغذیه، کانکتور تصویر، سیم مسیر، پنل و دوربین بررسی شود. در بسیاری از موارد، هزینه اصلی خرابی مربوط به کابل‌کشی یا پنل است، نه خود صفحه نمایش.

صدای آیفون تصویری الکتروپیک قطع شده یا زنگ نمی‌خورد؛ مسیر تشخیص خرابی

قطع شدن صدا در آیفون تصویری معمولاً به چند شکل دیده می‌شود: صدای بیرون به داخل نمی‌آید، صدای داخل به پنل نمی‌رسد، صدای خش‌خش و نویز شنیده می‌شود، یا هنگام زنگ زدن هیچ صدایی از مانیتور پخش نمی‌شود. هرکدام از این علائم، مسیر عیب‌یابی متفاوتی دارد و نباید همه آن‌ها را به خرابی بلندگو یا میکروفن نسبت داد.

اگر صدا یک‌طرفه قطع شده، احتمال خرابی میکروفن، بلندگو، سیم صدا یا مدار صوتی وجود دارد. اما اگر همراه با قطع صدا، تصویر هم مشکل دارد، باید به مسیر مشترک سیم‌کشی، تغذیه یا اتصالات پنل شک کرد. در بسیاری از نصب‌ها، ترمینال‌های صدا به‌دلیل باز و بسته شدن مکرر پنل شل می‌شوند و بعد از مدتی با کوچک‌ترین ضربه یا رطوبت، صدا قطع و وصل می‌شود.

زنگ نخوردن آیفون تصویری الکتروپیک نیز می‌تواند از شستی پنل، مسیر سیم واحد، تنظیمات مانیتور، قطع بودن صدای زنگ یا خرابی مدار زنگ باشد. قبل از باز کردن برد، ابتدا باید صدای زنگ مانیتور، تنظیمات ولوم و وضعیت شستی پنل بررسی شود. گاهی کاربر تصور می‌کند آیفون خراب شده، اما صدای زنگ از داخل تنظیمات کم یا قطع شده است.

در ساختمان‌های چندواحدی، اگر زنگ یک واحد کار نمی‌کند اما بقیه واحدها سالم هستند، شستی همان واحد، سیم همان مسیر یا اتصال پشت مانیتور اولویت بررسی دارد. اگر چند واحد هم‌زمان زنگ نمی‌خورند، باید مسیر مشترک یا پنل بررسی شود. شستی‌های پنل به‌خصوص در ورودی‌های پرتردد دچار استهلاک مکانیکی می‌شوند و ممکن است با فشار معمولی فرمان ندهند.

یک تست کاربردی این است که وضعیت واحد معیوب با یک واحد سالم مقایسه شود. اگر با جابه‌جایی مانیتور مشکل جابه‌جا شد، احتمال خرابی مانیتور بیشتر است. اگر مشکل در همان واحد باقی ماند، مسیر سیم، شستی یا اتصال واحد مشکل دارد. این روش ساده، جلوی تعویض بی‌دلیل مانیتور را می‌گیرد.

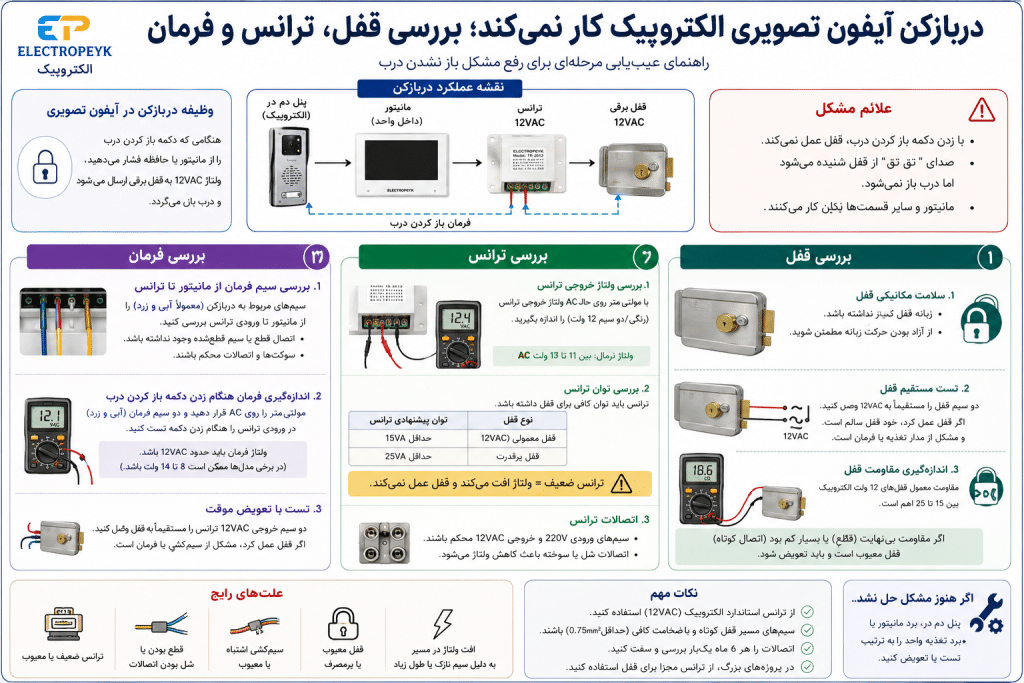

یکی از حساس‌ترین بخش‌ها در عیب‌یابی آیفون تصویری الکتروپیک، مدار دربازکن است. وقتی کاربر می‌گوید «دربازکن کار نمی‌کند»، باید مشخص شود آیا فرمان از مانیتور ارسال نمی‌شود، رله عمل نمی‌کند، ترانس قفل مشکل دارد یا خود قفل برقی گیر مکانیکی دارد. در بسیاری از موارد، مشکل اصلاً از آیفون تصویری نیست؛ بلکه زبانه قفل، تنظیم نبودن در، افت ولتاژ یا خرابی ترانس باعث باز نشدن در می‌شود.

اگر با فشردن دکمه دربازکن، صدای تقه از قفل شنیده می‌شود اما در باز نمی‌شود، احتمال گیر مکانیکی قفل یا تنظیم نبودن زبانه وجود دارد. اگر هیچ صدایی شنیده نمی‌شود، باید مسیر فرمان، ترانس، رله و سیم‌کشی بررسی شود. در پروژه‌های قدیمی، افت ولتاژ در مسیر طولانی قفل می‌تواند باعث شود قفل ضعیف عمل کند یا فقط گاهی باز شود.

نکته مهم این است که قفل برقی معمولاً جریان لحظه‌ای بالاتری نسبت به مدار صدا و تصویر می‌خواهد. بنابراین استفاده از سیم ضعیف، اتصال نامطمئن یا ترانس نامناسب می‌تواند عملکرد قفل را مختل کند. اگر قفل بعد از چند بار فرمان گرفتن ضعیف می‌شود، داغ شدن ترانس، افت ولتاژ و کیفیت اتصال باید بررسی شود.

در بعضی ساختمان‌ها، کلید دربازکن اضافه کنار در یا لابی نصب می‌شود. اتصال این شستی باید دقیقاً مطابق نقشه پنل انجام شود. اتصال اشتباه شستی دوم می‌تواند باعث فرمان دائم، سوختن قطعه یا عملکرد نامنظم قفل شود. برای پنل‌های خاص، حتماً باید شماره ترمینال‌های همان مدل از دفترچه یا راهنمای رسمی کنترل شود.

برای عیب‌یابی اجرایی، مسیر کار به این شکل است: ابتدا سلامت مکانیکی قفل را بررسی کنید، سپس ولتاژ خروجی ترانس را هنگام فرمان گرفتن اندازه بگیرید، بعد مسیر سیم تا قفل را تست کنید و در آخر سراغ پنل یا برد فرمان بروید. تعویض پنل قبل از تست قفل و ترانس، معمولاً تصمیم اقتصادی درستی نیست.

تفاوت پنل کدینگ و معمولی در آیفون تصویری و اثر آن در عیب‌یابی

تفاوت پنل کدینگ و معمولی در آیفون تصویری فقط در ظاهر پنل یا تعداد شستی‌ها نیست؛ ساختار فرمان‌دهی، آدرس‌دهی واحدها و روش عیب‌یابی هم متفاوت است. پنل معمولی برای ساختمان‌های کم‌واحد ساده‌تر است و هر واحد معمولاً شستی مشخص خود را دارد. اما پنل کدینگ برای ساختمان‌های چندواحدی و مجتمع‌ها استفاده می‌شود و کاربر با وارد کردن شماره واحد، تماس را برقرار می‌کند.

در پنل معمولی، اگر زنگ یک واحد کار نمی‌کند، برقکار معمولاً سراغ شستی همان واحد، سیم همان مسیر و مانیتور همان واحد می‌رود. اما در پنل کدینگ، علاوه بر سیم‌کشی، باید تنظیمات آدرس‌دهی، برنامه‌ریزی پنل، تغذیه سیستم و تجهیزات واسط نیز بررسی شود. به همین دلیل، عیب‌یابی پنل کدینگ بدون شناخت منطق سیستم می‌تواند زمان‌بر و پرخطا باشد.

در ساختمان‌های بزرگ، خرابی پنل کدینگ ممکن است فقط روی یک واحد دیده شود، اما ریشه مشکل از تعریف اشتباه شماره واحد، قطعی مسیر واحد، ایراد در پخش‌کننده یا تنظیمات سیستم باشد. از طرف دیگر، اگر کل پنل کدینگ روشن نمی‌شود یا به هیچ واحدی تماس نمی‌گیرد، ابتدا باید تغذیه، برد پنل، اتصالات اصلی و وضعیت برنامه‌ریزی بررسی شود.

مزیت پنل کدینگ، کاهش شلوغی ظاهری پنل و مدیریت بهتر واحدهای زیاد است؛ اما از نظر تعمیر، نیاز به دقت بیشتری دارد. در پنل معمولی، عیب‌یابی معمولاً مستقیم‌تر است و برقکار با تست شستی‌ها و مسیرهای مجزا سریع‌تر به نتیجه می‌رسد. برای پروژه‌هایی که تعداد واحد بالا دارند، پنل کدینگ انتخاب منطقی‌تری است؛ ولی نصب آن باید دقیق، مستند و قابل پیگیری باشد.

اگر در یک مجتمع، مدام مشکل تماس اشتباه، زنگ نخوردن بعضی واحدها یا قطع و وصل پنل کدینگ دیده می‌شود، بهتر است فقط به تعمیر مقطعی اکتفا نشود. باید نقشه سیم‌کشی، وضعیت تغذیه، کیفیت کابل‌کشی، اتصالات جعبه تقسیم و تنظیمات پنل یک‌بار کامل بازبینی شود.

جدول سریع عیب‌یابی آیفون تصویری الکتروپیک

اشتباهات رایج هنگام تعمیر آیفون تصویری الکتروپیک

یکی از اشتباهات رایج، تعویض سریع مانیتور بدون تست مسیر است. مانیتور قطعه قابل توجهی از هزینه سیستم را تشکیل می‌دهد و اگر مشکل از کابل یا پنل باشد، تعویض آن هیچ نتیجه‌ای ندارد. اشتباه دوم، استفاده از رنگ سیم به‌عنوان معیار قطعی است. در ساختمان‌های قدیمی یا پروژه‌هایی که چند نفر روی آن کار کرده‌اند، رنگ سیم‌ها ممکن است هیچ ارتباطی با نقشه واقعی نداشته باشد.

اشتباه سوم، بی‌توجهی به رطوبت پنل است. پنل بیرونی در معرض باران، شست‌وشوی نما، گردوغبار و ضربه قرار دارد. اگر پنل آب خورده باشد، علائم خرابی می‌تواند متغیر باشد؛ یک روز زنگ کار کند، روز بعد صدا قطع شود و چند ساعت بعد تصویر نویز بگیرد. این خرابی‌های مقطعی معمولاً نشانه اتصال ضعیف، سولفاته شدن یا نفوذ رطوبت هستند.

اشتباه چهارم، نصب تجهیزات اضافه بدون بررسی ظرفیت و نقشه است. اضافه کردن شستی دوم، قفل جدید، پنل دوم یا تغییر مسیر سیم‌کشی اگر بدون نقشه انجام شود، می‌تواند سیستم را ناپایدار کند. در آیفون تصویری، همه قطعات باید از نظر ولتاژ، مسیر فرمان و نوع اتصال با هم سازگار باشند.

برای عیب‌یابی حرفه‌ای، همیشه از ساده‌ترین فرض شروع کنید: برق ورودی، اتصالات، مسیر سیم و قطعات مکانیکی. بعد سراغ برد، دوربین، مانیتور و پنل بروید. این ترتیب، هم هزینه تعمیر را کم می‌کند و هم احتمال تشخیص اشتباه را پایین می‌آورد.

چه زمانی تعمیر کافی نیست و باید آیفون تصویری تعویض شود؟

تعمیر آیفون تصویری الکتروپیک زمانی منطقی است که خرابی محدود، قطعه قابل تعمیر و هزینه آن نسبت به ارزش دستگاه قابل قبول باشد. اما اگر مانیتور قدیمی است، چند بار تعمیر شده، تصویر کیفیت پایینی دارد، دکمه‌ها فرسوده‌اند یا پنل بیرونی آسیب جدی دیده، تعویض می‌تواند تصمیم بهتری باشد. مخصوصاً در ساختمان‌هایی که چند واحد هم‌زمان مشکل دارند، بهتر است به جای تعمیرهای پراکنده، کل سیستم بازبینی شود.

اگر کاربر قصد ارتقا دارد، باید قبل از خرید، تعداد واحدها، نوع پنل فعلی، مسیر سیم‌کشی، نیاز به حافظه، سایز نمایشگر، امکان اتصال به دوربین دوم و سازگاری با قفل بررسی شود. انتخاب مدل فقط بر اساس ظاهر مانیتور یا قیمت، در پروژه‌های چندواحدی ریسک ایجاد می‌کند.

برای خرید آیفون تصویری، بهتر است مشخص شود سیستم فعلی معمولی است یا کدینگ، پنل چند واحد را پشتیبانی می‌کند، مسیر کابل‌کشی سالم است یا نیاز به اصلاح دارد و آیا مانیتور جدید با پنل موجود سازگار است یا نه. اگر این موارد قبل از خرید بررسی نشود، ممکن است محصول خریداری‌شده از نظر ظاهری مناسب باشد اما در نصب واقعی دردسر ایجاد کند.

در روشن صنعت، پیشنهاد بهتر این است که کاربر قبل از خرید، مدل فعلی مانیتور و پنل، تعداد واحدها، نوع خرابی و عکس ترمینال‌ها را آماده کند تا انتخاب دقیق‌تر انجام شود. این کار باعث کاهش مرجوعی، نصب اشتباه و هزینه اضافی برای مشتری می‌شود.

جمع‌بندی و پیشنهاد روشن صنعت

عیب‌یابی آیفون تصویری الکتروپیک باید از تشخیص علامت خرابی شروع شود، نه از تعویض فوری قطعه. تصویر نداشتن، قطع صدا، زنگ نخوردن یا عمل نکردن دربازکن هرکدام مسیر بررسی جداگانه دارند و در بسیاری از موارد، مشکل از سیم‌کشی، تغذیه، پنل، قفل یا اتصال ضعیف است. برای نتیجه مطمئن، نقشه همان مدل، تست واحد سالم، بررسی مسیر کابل و کنترل تغذیه را جدی بگیرید.

اگر قصد خرید یا تعویض دارید، در روشن صنعت می‌توانید مدل‌های مرتبط با آیفون تصویری الکتروپیک و دسته خرید آیفون تصویری را بررسی کنید. برای مشاوره خرید، بهتر است مدل فعلی، تعداد واحدها و نوع خرابی را اعلام کنید تا محصولی انتخاب شود که با شرایط نصب ساختمان شما سازگار باشد.
