نحوه نصب و راهاندازی کلیدهای کامپکت اتوماتیک (راهنمای کامل و کاربردی)
اگر در حال تجهیز یک تابلو برق صنعتی هستید یا میخواهید سیستم توزیع برق کارگاه، سوله یا ساختمان تجاریتان را ایمنتر کنید، بدون شک به موضوع نصب کلید اتوماتیک کامپکت رسیدهاید. این کلیدها که با نام MCCB هم شناخته میشوند، قلب سیستم حفاظت مدار هستند؛ اشتباه در نصب آنها میتواند هزینههای سنگین و حتی خطرات جانی ایجاد کند.
در این مقاله، قدمبهقدم و کاملاً عملی یاد میگیرید چطور کلید کامپکت را انتخاب، نصب و تنظیم کنید. نه تئوری خشک، نه توضیحهای مبهم؛ دقیق و اجرایی جلو میرویم.
کلید اتوماتیک کامپکت دقیقاً چیست و چرا نصب درست آن حیاتی است؟
کلید اتوماتیک کامپکت (Molded Case Circuit Breaker) نوعی تجهیز حفاظتی است که برای قطع جریان در شرایط اضافهبار، اتصال کوتاه و خطای زمین استفاده میشود. این کلیدها معمولاً در جریانهای بالاتر از مینیاتوریها کاربرد دارند و در تابلوهای اصلی و فرعی صنعتی نصب میشوند.

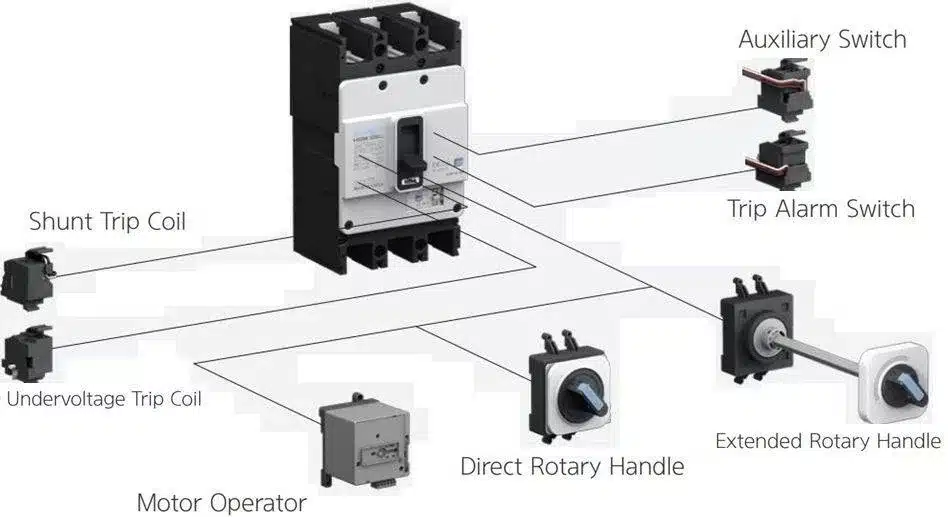

در پروژههای صنعتی، استفاده از کلید کامپکت بهدلیل قدرت قطع بالا، قابلیت تنظیم جریان حرارتی و مغناطیسی و امکان نصب تجهیزات جانبی مثل شنت تریپ یا آندر ولتاژ رایج است. بنابراین نصب کلید اتوماتیک کامپکت فقط بستن چند پیچ نیست؛ شما دارید یک سیستم حفاظتی قابل تنظیم را راهاندازی میکنید.
اشتباه رایج چیست؟
بسیاری بدون توجه به جریان نامی، قدرت قطع (Icu) و نوع بار (موتوری، روشنایی، سلفی یا مقاومتی) اقدام به نصب میکنند. نتیجه؟ یا کلید بیدلیل قطع میکند، یا بدتر از آن، در زمان خطا عمل نمیکند.
قبل از نصب کلید اتوماتیک کامپکت به چه نکاتی باید توجه کنیم؟
قبل از اینکه پیچگوشتی دست بگیرید، این موارد را بررسی کنید:
1️⃣ بررسی مشخصات فنی کلید
• جریان نامی (In)
• قدرت قطع اتصال کوتاه (Icu/Ics)
• تعداد پل (سه پل، چهار پل)
• نوع حفاظت (حرارتی-مغناطیسی یا الکترونیکی)
اگر تابلو شما در یک محیط صنعتی با جریان اتصال کوتاه بالا نصب میشود، حتماً قدرت قطع کلید باید متناسب باشد.
2️⃣ بررسی کابل و سطح مقطع
یکی از مهمترین بخشهای نصب کلید اتوماتیک کامپکت، تطابق سطح مقطع کابل با جریان کلید است. اگر کابل ضعیفتر از ظرفیت کلید باشد، در شرایط اضافه بار کابل آسیب میبیند ولی کلید عمل نمیکند.
3️⃣ شرایط محیطی
• دمای محیط
• تهویه تابلو
• رطوبت
• گرد و غبار
افزایش دمای داخل تابلو باعث کاهش ظرفیت واقعی کلید میشود. این نکته را خیلیها نادیده میگیرند.
مراحل گامبهگام نصب کلید اتوماتیک کامپکت در تابلو برق
حالا برویم سراغ بخش عملی 👇
مرحله اول: قطع کامل برق
قبل از هر کاری، منبع تغذیه اصلی باید قطع شود. با فازمتر یا ولتمتر نبود ولتاژ را تست کنید. هیچوقت فقط به خاموش بودن کلید بالادستی اعتماد نکنید.
مرحله دوم: نصب مکانیکی روی سینی یا ریل
کلیدهای کامپکت معمولاً به صورت پیچشونده داخل تابلو نصب میشوند (برخلاف مینیاتوریها که روی ریل DIN هستند).
• محل نصب را دقیق علامتگذاری کنید
• فاصله تهویه اطراف کلید رعایت شود
• پیچها محکم ولی بدون فشار بیش از حد بسته شوند
مرحله سوم: اتصال کابلهای ورودی و خروجی
ورودی معمولاً در بالا و خروجی در پایین قرار میگیرد (طبق استاندارد تابلو).
• سرسیم مناسب استفاده کنید
• پیچ ترمینالها با گشتاور استاندارد سفت شوند
• از اتصال شل جداً خودداری کنید (گرم شدن = آتشسوزی)
مرحله چهارم: تنظیم جریان حرارتی و مغناطیسی
اگر کلید شما قابل تنظیم است:
• پیچ تنظیم حرارتی (Ir) را مطابق جریان بار تنظیم کنید
• تنظیم مغناطیسی (Im) را برای حفاظت اتصال کوتاه بررسی کنید
اینجاست که دانش فنی اهمیت پیدا میکند. تنظیم اشتباه یعنی عملکرد نامناسب در لحظه بحران.
مرحله پنجم: تست نهایی
• بررسی سفت بودن اتصالات
• تست عملکرد دستی کلید
• وصل برق و تست بارگیری مرحلهای
هیچوقت کل سیستم را یکباره زیر بار کامل نبرید.
تنظیمات کلید کامپکت؛ چطور از قطع ناخواسته جلوگیری کنیم؟
یکی از سرچهای پرتکرار کاربران این است:
«چرا کلید کامپکت بیدلیل قطع میکند؟»
دلیل اصلی در ۹۰٪ مواقع تنظیم اشتباه جریان حرارتی است.
در نصب کلید اتوماتیک کامپکت باید جریان تنظیمی کمی بالاتر از جریان واقعی مصرف باشد (با در نظر گرفتن ضریب اطمینان). اگر بار شما موتوری است، جریان راهاندازی (Inrush Current) را هم لحاظ کنید.
در پروژههای صنعتی، مهندسان معمولاً:
• جریان کاری × 1.1 یا 1.2 را تنظیم میکنند
• برای موتور، جریان راهاندازی را بررسی میکنند
اگر کلید شما الکترونیکی باشد، تنظیمات دقیقتر و پیشرفتهتر خواهد بود.
جدول راهنمای انتخاب و نصب کلید اتوماتیک کامپکت
| پارامتر | توضیح | نکته مهم در نصب |
|---|---|---|
| جریان نامی (In) | ظرفیت تحمل جریان دائم کلید | متناسب با سطح مقطع کابل و جریان مصرف انتخاب شود |
| قدرت قطع (Icu) | توانایی قطع جریان اتصال کوتاه | باید از جریان اتصال کوتاه احتمالی شبکه بیشتر باشد |
| تعداد پل | 3P یا 4P | در سیستم سهفاز همراه با نول، مدل 4 پل توصیه میشود |
| نوع حفاظت | حرارتی-مغناطیسی یا الکترونیکی | برای پروژههای صنعتی سنگین، نوع الکترونیکی دقیقتر است |
| تنظیم حرارتی (Ir) | حفاظت در برابر اضافهبار | کمی بالاتر از جریان مصرف واقعی تنظیم شود |
| تنظیم مغناطیسی (Im) | حفاظت در برابر اتصال کوتاه | مطابق با محاسبات طراحی سیستم تنظیم گردد |
این جدول را قبل از هر پروژه چک کنید؛ واقعاً نجاتدهنده است.
خرید کلید اتوماتیک
اشتباهات رایج در نصب کلید اتوماتیک کامپکت
بیایید صادق باشیم؛ خیلی از خطاها به خاطر عجله است.
❌ استفاده از کابل با سطح مقطع نامناسب
❌ عدم رعایت گشتاور پیچها
❌ نصب در فضای بدون تهویه
❌ بیتوجهی به قدرت قطع
❌ تنظیم نکردن صحیح جریان
تست و راهاندازی نهایی بعد از نصب
بعد از پایان نصب کلید اتوماتیک کامپکت، راهاندازی اصولی اهمیت دارد:
1. تست بیباری
2. تست با بار سبک
3. افزایش تدریجی بار
4. کنترل دمای کابلها بعد از ۳۰ دقیقه کارکرد
اگر بعد از مدتی بوی سوختگی حس شد یا کابل گرم شد، سریعاً سیستم را خاموش کنید و اتصالات را بررسی نمایید.
عیبیابی سریع کلید کامپکت
🔹 کلید فوراً قطع میکند
احتمالاً اتصال کوتاه یا تنظیم مغناطیسی پایین است.
🔹 کلید بعد از چند دقیقه قطع میکند
اضافهبار یا تنظیم حرارتی پایین.
🔹 کلید اصلاً قطع نمیکند
احتمال خرابی مکانیزم داخلی یا انتخاب اشتباه قدرت قطع.
جمعبندی؛ نصب کلید اتوماتیک کامپکت را جدی بگیرید
نصب کلید اتوماتیک کامپکت یک کار ساده ظاهری اما بسیار تخصصی است. انتخاب درست، تنظیم دقیق و اجرای اصولی، تفاوت بین یک تابلو برق ایمن و یک خطر بالقوه است.
اگر در حال توسعه کسبوکار صنعتی یا تجهیز پروژه هستید، پیشنهاد میکنم:
• قبل از نصب، محاسبات جریان انجام دهید
• قدرت قطع را دستکم نگیرید
• تنظیمات را بر اساس نوع بار انجام دهید
• تست نهایی را حذف نکنید
