ولتاژ نامی چیست؟ صفر تا صد ولتاژ نامی در صنعت برق

در دنیای برق و تجهیزات الکتریکی، یکی از مهم‌ترین مفاهیمی که مهندسان، تکنسین‌ها و حتی مصرف‌کنندگان عادی با آن مواجه می‌شوند، «ولتاژ نامی» است. هنگام خرید سیم کابل، کلید برق، ترانسفورماتور، موتور الکتریکی یا هر تجهیز برقی دیگر، مشخصه‌ای به نام ولتاژ نامی روی پلاک دستگاه درج شده است. اما واقعاً ولتاژ نامی چیست و چرا دانستن آن تا این حد اهمیت دارد؟

بسیاری از خرابی‌های تجهیزات الکتریکی، کاهش عمر دستگاه‌ها و حتی بروز حوادث ناشی از برق‌گرفتگی به دلیل عدم توجه به ولتاژ نامی رخ می‌دهد. در این مقاله به زبان ساده و کاربردی، مفهوم ولتاژ نامی، تفاوت آن با ولتاژ واقعی، کاربرد آن در تجهیزات مختلف و نکات مهم انتخاب تجهیزات بر اساس ولتاژ نامی را بررسی می‌کنیم.

ولتاژ نامی چیست و چرا روی تمام تجهیزات برقی نوشته می‌شود؟

اگر بخواهیم ساده‌ترین تعریف را ارائه دهیم، ولتاژ نامی (Rated Voltage) ولتاژی است که یک تجهیز الکتریکی برای عملکرد صحیح، ایمن و بهینه بر اساس آن طراحی شده است.

به بیان دیگر، سازنده تجهیزات برقی هنگام طراحی محصول، یک محدوده ولتاژ استاندارد را در نظر می‌گیرد و عملکرد دستگاه را بر اساس آن تنظیم می‌کند. این مقدار به عنوان ولتاژ نامی روی پلاک مشخصات دستگاه درج می‌شود.

برای مثال:

• لامپ خانگی: 220 ولت
• موتور صنعتی: 380 ولت
• کابل فشار ضعیف: 0.6/1 کیلوولت
• ترانسفورماتور توزیع: 20 کیلوولت

زمانی که دستگاه در محدوده ولتاژ نامی خود کار کند، بیشترین راندمان، کمترین استهلاک و بالاترین ایمنی را خواهد داشت.

نکته مهم این است که ولتاژ نامی الزاماً برابر با ولتاژ واقعی شبکه نیست و ممکن است اختلاف جزئی میان این دو وجود داشته باشد.

تفاوت ولتاژ نامی با ولتاژ واقعی؛ اشتباهی که بسیاری مرتکب می‌شوند

یکی از سوالات پرتکرار کاربران این است که آیا ولتاژ نامی همان ولتاژی است که همیشه در مدار وجود دارد؟

پاسخ منفی است.

ولتاژ واقعی شبکه دائماً در حال تغییر است. عواملی مانند بار مصرفی، طول خطوط انتقال، شرایط آب‌وهوایی و کیفیت شبکه باعث نوسان ولتاژ می‌شوند.

به عنوان مثال در ایران ولتاژ نامی شبکه برق خانگی 230 ولت در نظر گرفته می‌شود، اما در عمل ممکن است ولتاژ بین 210 تا 240 ولت تغییر کند.

ولتاژ نامی صرفاً یک مقدار مرجع و استاندارد است که تجهیزات بر اساس آن طراحی می‌شوند.

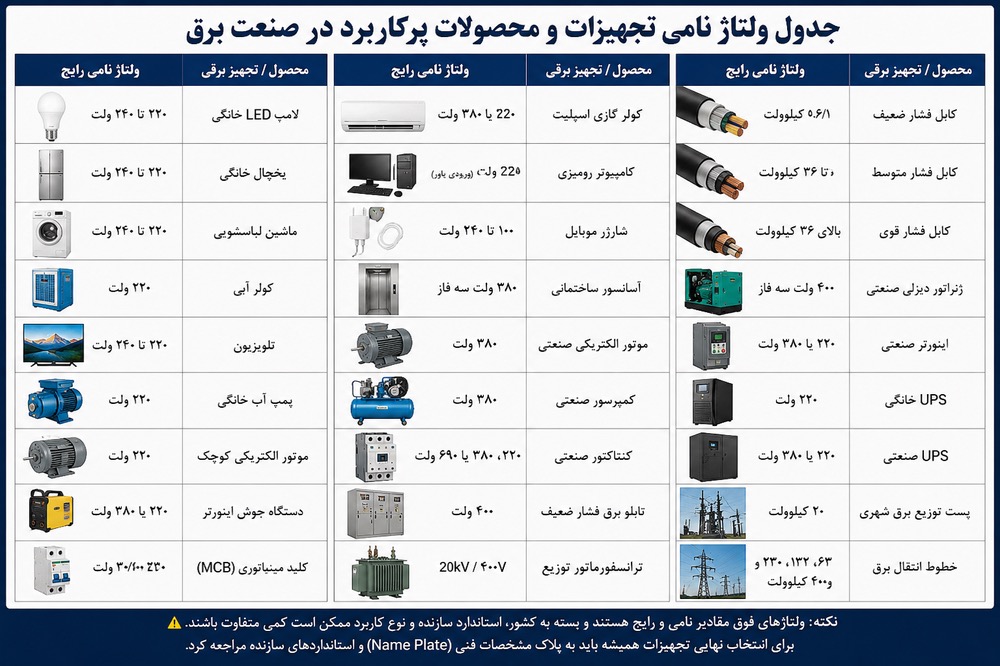

جدول کاربردی ولتاژ نامی تجهیزات و محصولات پرکاربرد در صنعت برق

ولتاژ نامی در تجهیزات مختلف برق چه معنایی دارد؟

ولتاژ نامی در هر تجهیز مفهوم خاصی دارد و تنها یک عدد ساده نیست.

ولتاژ نامی کابل

در کابل‌های برق معمولاً دو عدد مشاهده می‌شود؛ مانند: 0.6/1kV

عدد اول نشان‌دهنده ولتاژ بین هادی و زمین و عدد دوم بیانگر ولتاژ بین دو هادی است.

هرچه سطح ولتاژ بالاتر باشد، ضخامت عایق کابل نیز افزایش پیدا می‌کند.

ولتاژ نامی موتور الکتریکی

موتورهای صنعتی اغلب با ولتاژهای 220، 380 یا 690 ولت طراحی می‌شوند.

اگر موتور در ولتاژی کمتر از مقدار نامی کار کند، گشتاور کاهش می‌یابد و جریان افزایش پیدا می‌کند. در مقابل، افزایش بیش از حد ولتاژ نیز باعث آسیب به سیم‌پیچ‌ها خواهد شد.

ولتاژ نامی کلید و تجهیزات حفاظتی

کلیدهای مینیاتوری، کنتاکتورها و فیوزها دارای ولتاژ نامی مشخص هستند.

اگر ولتاژ شبکه از مقدار تعیین‌شده بیشتر باشد، عملکرد حفاظتی تجهیزات مختل می‌شود و احتمال بروز اتصال کوتاه و آتش‌سوزی افزایش پیدا می‌کند.

ولتاژ نامی ترانسفورماتور

در ترانسفورماتورها معمولاً ولتاژ اولیه و ثانویه به صورت نامی مشخص می‌شود.

برای مثال:

20kV / 400V

یعنی ترانسفورماتور برای تبدیل ولتاژ 20 هزار ولت به 400 ولت طراحی شده است.

چرا انتخاب اشتباه ولتاژ نامی می‌تواند هزینه‌های سنگینی ایجاد کند؟

بسیاری از خرابی‌های زودهنگام تجهیزات ناشی از بی‌توجهی به ولتاژ نامی است.

فرض کنید یک موتور 380 ولتی را به شبکه‌ای با ولتاژ 440 ولت متصل کنید. در این شرایط:

• دمای سیم‌پیچ افزایش می‌یابد.
• عایق‌بندی سریع‌تر تخریب می‌شود.
• مصرف انرژی بالا می‌رود.
• احتمال سوختن موتور افزایش پیدا می‌کند.

از سوی دیگر اگر ولتاژ کمتر از مقدار نامی باشد:

• راندمان کاهش می‌یابد.
• تجهیزات توان کافی تولید نمی‌کنند.
• جریان بیشتری از مدار عبور می‌کند.
• افت ولتاژ تشدید می‌شود.

در پروژه‌های صنعتی بزرگ، انتخاب اشتباه سطح ولتاژ می‌تواند میلیون‌ها تومان هزینه تعمیرات و توقف تولید به همراه داشته باشد.

دسته‌بندی ولتاژ نامی در صنعت برق؛ از فشار ضعیف تا فشار قوی

برای مدیریت بهتر شبکه‌های برق، ولتاژها در چند گروه اصلی طبقه‌بندی می‌شوند.

فشار ضعیف (Low Voltage)

ولتاژ تا 1000 ولت AC در این گروه فشار ضعیف قرار می‌گیرد.

نمونه‌ها:

• برق منازل
• ساختمان‌های تجاری
• کارگاه‌های کوچک

فشار متوسط (Medium Voltage)

محدوده‌ای بین 1 تا 36 کیلوولت شامل فشار متوسط می‌شود.

کاربردها:

• شبکه توزیع شهری
• کارخانه‌ها
• پست‌های برق منطقه‌ای

فشار قوی (High Voltage)

ولتاژهای بالاتر از 36 کیلوولت در دسته فشار قوی قرار می‌گیرند.

موارد استفاده:

• خطوط انتقال نیرو
• نیروگاه‌ها
• پست‌های فوق توزیع

فشار فوق قوی

در شبکه‌های انتقال سراسری از سطوح ولتاژی بسیار بالا مانند:

• 230 کیلوولت
• 400 کیلوولت
• 765 کیلوولت

استفاده می‌شود تا تلفات انرژی به حداقل برسد.

هنگام خرید تجهیزات برقی چگونه ولتاژ نامی مناسب را انتخاب کنیم؟

انتخاب ولتاژ نامی مناسب یکی از مهم‌ترین مراحل طراحی و بهره‌برداری سیستم‌های الکتریکی است.

برای انتخاب صحیح باید به موارد زیر توجه کرد:

بررسی ولتاژ شبکه

ابتدا باید مشخص شود تجهیز قرار است در چه شبکه‌ای نصب شود.

برای مثال:

• برق خانگی: 230 ولت
• برق صنعتی سه فاز: 400 ولت

بررسی استانداردهای سازنده

همیشه اطلاعات درج شده روی پلاک تجهیزات را بررسی کنید.

سازندگان معتبر محدوده مجاز عملکرد دستگاه را نیز اعلام می‌کنند.

در نظر گرفتن شرایط محیطی

دما، رطوبت، ارتفاع از سطح دریا و آلودگی محیط می‌توانند بر عملکرد عایق‌ها تأثیر بگذارند.

در محیط‌های صنعتی معمولاً تجهیزات با حاشیه اطمینان بیشتری انتخاب می‌شوند.

توجه به توسعه آینده

در بسیاری از پروژه‌ها بهتر است تجهیزات با ظرفیت و ولتاژ مناسب برای توسعه‌های آتی انتخاب شوند تا نیاز به تعویض زودهنگام وجود نداشته باشد.

رایج‌ترین سوالات درباره ولتاژ نامی چیست؟

آیا ولتاژ نامی همیشه ثابت است؟

بله، ولتاژ نامی یک مشخصه طراحی است و تغییر نمی‌کند، اما ولتاژ واقعی شبکه ممکن است نوسان داشته باشد.

آیا افزایش ولتاژ باعث افزایش توان می‌شود؟

همیشه خیر. بسیاری از تجهیزات تنها در محدوده مشخصی از ولتاژ می‌توانند عملکرد صحیح داشته باشند.

اگر ولتاژ شبکه کمتر از ولتاژ نامی باشد چه اتفاقی می‌افتد؟

کاهش راندمان، افزایش جریان، افت عملکرد و گرم شدن تجهیزات از نتایج آن است.

آیا ولتاژ نامی روی عمر تجهیزات تأثیر دارد؟

قطعاً. کارکرد مداوم خارج از محدوده ولتاژ نامی باعث کاهش چشمگیر طول عمر تجهیزات می‌شود.

آیا کابل با ولتاژ نامی بالاتر بهتر است؟

لزومی ندارد. انتخاب کابل باید متناسب با سطح ولتاژ پروژه انجام شود. استفاده از کابل با ولتاژ نامی بسیار بالاتر تنها هزینه پروژه را افزایش می‌دهد.

جمع‌بندی

اگر بخواهیم در یک جمله بگوییم ولتاژ نامی چیست، باید گفت ولتاژ نامی مقدار استانداردی است که تجهیزات الکتریکی برای عملکرد صحیح و ایمن بر اساس آن طراحی می‌شوند. این پارامتر یکی از مهم‌ترین مشخصات فنی در کابل‌ها، ترانسفورماتورها، موتورها، کلیدهای حفاظتی و تمامی تجهیزات برقی محسوب می‌شود.

شناخت دقیق ولتاژ نامی به مهندسان، تکنسین‌ها و خریداران تجهیزات کمک می‌کند تا از بروز خرابی، افزایش هزینه‌های تعمیرات و کاهش راندمان جلوگیری کنند. بنابراین هنگام طراحی، خرید یا بهره‌برداری از هر سیستم الکتریکی، بررسی ولتاژ نامی باید یکی از اولین مراحل تصمیم‌گیری باشد.
