انواع سنسورهای صنعتی | راهنمای فنی انتخاب سنسور صنعتی برای اتوماسیون
در هر خط تولید اتوماتیک، انتخاب اشتباه سنسور یعنی توقف خط، فرمانهای کاذب به PLC و هزینهٔ تعمیر تکراری. واقعیت این است که عملکرد یک سنسور صنعتی فقط به «نوع» آن خلاصه نمیشود؛ جنس قطعهٔ هدف، فاصلهٔ تشخیص، نوع خروجی و شرایط محیطی هر کدام میتوانند یک انتخاب درست را در عمل بیاثر کنند. این راهنما انواع سنسورهای صنعتی، اصل کارکرد، استانداردها و معیارهای انتخاب آنها را برای مهندسان برق و اتوماسیون بررسی میکند.
سنسور صنعتی چیست و چرا انتخاب درست آن مهم است
سنسور صنعتی قطعهای است که یک کمیت فیزیکی — مثل مجاورت یک شیء، فاصله، دما، فشار یا سطح — را به سیگنال الکتریکی قابلپردازش تبدیل میکند. این سیگنال در عمل ورودی کنترلر (معمولاً PLC) است و کیفیت تصمیم کل سیستم به کیفیت همین داده وابسته میماند. یک حسگر نامناسب میتواند خروجی نویزی یا ناپایدار بدهد و خطای آن در کل فرایند بازتاب پیدا کند. به همین دلیل شناخت تفاوت انواع و تطبیق آنها با کاربرد، پیشنیاز هر طراحی اتوماسیون قابلاعتماد است، نه یک جزئیات فرعی.

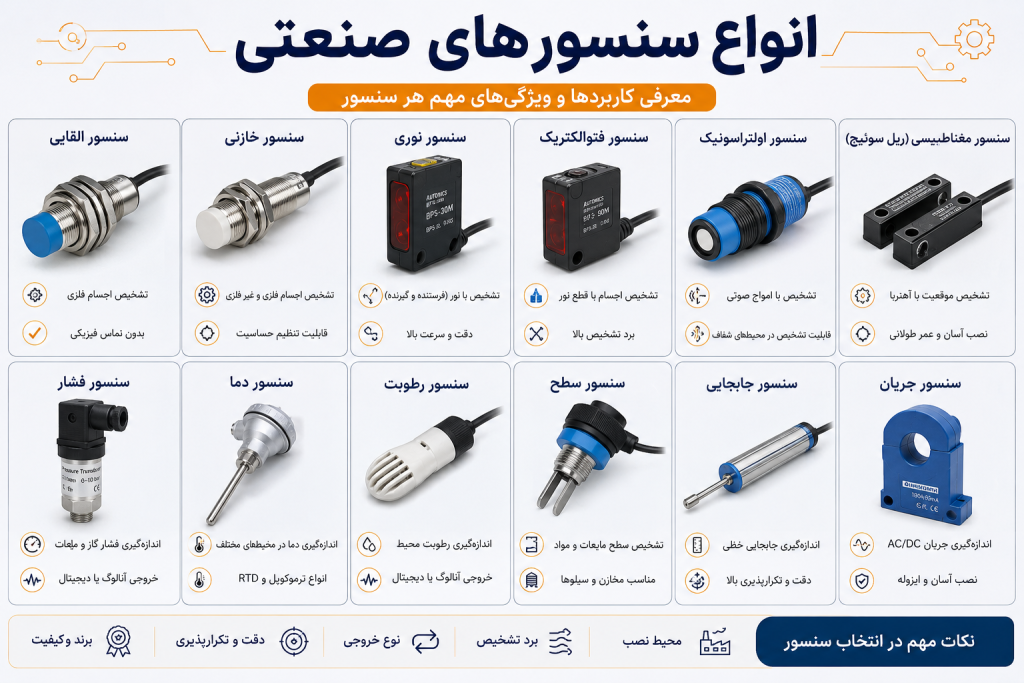

دستهبندی سنسورهای صنعتی بر اساس اصل کارکرد
رایجترین تقسیمبندی بر مبنای روشی است که سنسور برای تشخیص به کار میبرد. جدول زیر مقایسهٔ فشردهٔ پرکاربردترین انواع را نشان میدهد. توجه کنید که بازهها نمونه و تقریبیاند و بسته به مدل و سازنده تغییر میکنند:
</thead> ۴۰ میلیمتردیجیتال PNP/NPNودر، چوب۱ تا ۳۰ میلیمتردیجیتال PNP/NPN
| نوع سنسور | اصل کارکرد | چه چیزی را تشخیص میدهد | بازه تقریبی | خروجی رایج |
|---|---|---|---|---|
| القایی (Inductive) | میدان مغناطیسی و جریان گردابی | فقط فلزات | ۱ تا | |
| خازنی (Capacitive) | تغییر ظرفیت خازنی | فلز، مایع، پلاستیک، پ | ||
| نوری (Photoelectric) | قطع یا بازتاب پرتو نور | تقریباً هر جسم کدر | چند سانتیمتر تا دهها متر | دیجیتال یا آنالوگ |
| اولتراسونیک (Ultrasonic) | زمان رفتوبرگشت موج صوتی | فاصله و سطح، مستقل از رنگ و شفافیت | چند سانتیمتر تا چند متر | آنالوگ ۴ تا ۲۰ میلیآمپر یا دیجیتال |
| مغناطیسی (Magnetic) | تشخیص میدان آهنربا | آهنربا از پشت دیواره غیرفلزی | چند میلیمتر تا چند سانتیمتر | دیجیتال |
سنسورهای القایی و خازنی (سنسورهای مجاورتی)
سنسور القایی تنها فلزات را میبیند و چون در برابر گردوغبار و روغن مقاوم است، پرکاربردترین گزینه برای تشخیص حضور قطعه در محیط صنعتی به شمار میرود. سنسور خازنی دامنهٔ گستردهتری دارد و علاوه بر فلز، مایعات و مواد غیرفلزی را هم تشخیص میدهد؛ به همین خاطر برای کنترل سطح مخزن یا تشخیص پر بودن بستهبندی مناسب است. اما یک نکتهٔ مهم وجود دارد: سنسور خازنی به رطوبت و رسوب روی سطح حساستر است و در محیط مرطوب باید با دقت کالیبره شود. هر دو خانواده معمولاً بهصورت مجاورتی (Proximity) و بدون تماس مکانیکی کار میکنند.
سنسورهای نوری و اولتراسونیک
سنسور نوری در سه آرایش رایج عرضه میشود: عبوری با بیشترین برد و دقت، رفلکتوری و انعکاسی پراکنده . برای فاصلههای زیاد یا تشخیص اجسام کوچک، آرایش عبوری انتخاب اول است. سنسور اولتراسونیک بر مبنای موج صوتی کار میکند و مزیت کلیدیاش استقلال از رنگ، جنس و شفافیت جسم است؛ پس برای اندازهگیری سطح مایعات شفاف یا تشخیص اجسام براق که سنسور نوری را به اشتباه میاندازند، گزینهٔ مطمئنتری محسوب میشود. در مقابل، عملکرد اولتراسونیک به دما، جریان هوا و کف روی سطح مایع حساس است.
سنسورهای اندازهگیری فرایند: دما، فشار، سطح و جریان
بخش بزرگی از سنسورهای صنعتی بهجای تشخیص حضور، یک کمیت پیوسته را اندازه میگیرند و آن را به ترانسمیتر میسپارند. برای دما سه خانوادهٔ اصلی به کار میرود: ترموکوپل (مثل تایپ K و J)، RTD مانند Pt100 (مقاومت ۱۰۰ اهم در صفر درجه) و ترمیستور؛ RTD دقت و پایداری بالاتر و ترموکوپل بازهٔ دمایی وسیعتری دارد. سنسور فشار عموماً از المان پیزومقاومتی بهره میبرد و خروجی استاندارد ۴ تا ۲۰ میلیآمپر یا ۰ تا ۱۰ ولت میدهد. برای سطح، بسته به نوع سیال از روش خازنی، اولتراسونیک، راداری یا هیدرواستاتیک استفاده میشود، و برای جریان، فلومتر الکترومغناطیسی (برای مایعات رسانا)، گردابی یا اولتراسونیک رایجترین گزینههاست.
نوع خروجی و سیمکشی سنسور صنعتی
انتخاب نوع خروجی بهاندازهٔ انتخاب نوع سنسور اهمیت دارد، چون باید با کارت ورودی PLC هماهنگ باشد. خروجی دیجیتال در دو نوع PNP (منبع جریان) و NPN (مقصد جریان) عرضه میشود؛ PNP در ایران و اروپا رایجتر است، و اگر نوع خروجی با ورودی کنترلر همخوان نباشد، سنسور اصلاً فرمان نمیدهد.
منطق کلیدزنی هم بهصورت NO (نرمالباز) یا NC (نرمالبسته) تعریف میشود. برای کمیتهای پیوسته، خروجی آنالوگ ۴ تا ۲۰ میلیآمپر بر ۰ تا ۱۰ ولت ترجیح دارد؛ چون در برابر نویز مقاومتر است و قطعی سیم را میتوان از صفر شدن جریان تشخیص داد. در سیستمهای جدیدتر، رابط دیجیتال IO-Link (استاندارد IEC 61131-9) امکان پارامتردهی و عیبیابی از راه دور را فراهم میکند.
استانداردها و درجهٔ حفاظت در انتخاب سنسور
دوام سنسور در محیط صنعتی مستقیماً به درجهٔ حفاظت آن بستگی دارد. درجهٔ حفاظت با کد IP و طبق استاندارد IEC 60529 بیان میشود؛ برای مثال IP67 یعنی کاملاً ضد نفوذ گردوغبار و مقاوم در برابر غوطهوری موقت در آب، و IP69K برای محیطهای شستوشوی فشار قوی مناسب است. سنسورهای مجاورتی صنعتی عموماً تحت استاندارد IEC 60947-5-2 طبقهبندی میشوند. هنگام انتخاب، علاوه بر IP باید بازهٔ دمای کاری، مقاومت در برابر تداخل الکترومغناطیسی (EMC) و سازگاری شیمیایی بدنه با محیط را هم در نظر گرفت. نادیدهگرفتن همین موارد، یکی از شایعترین دلایل خرابی زودرس سنسور است.
محاسبهٔ فاصلهٔ تشخیص و ضریب تصحیح جنس قطعه
یکی از خطاهای پرتکرار، استفاده از «فاصلهٔ نامی» سنسور القایی بدون توجه به جنس قطعهٔ هدف است. فاصلهٔ نامی (Sn) بر مبنای فولاد نرم تعریف میشود و برای فلزات دیگر باید در یک ضریب تصحیح ضرب شود. مقادیر تقریبی این ضریب (که بسته به سازنده کمی فرق میکند) چنین است: فولاد ۱، استیل ضدزنگ حدود ۰٫۷، برنج حدود ۰٫۵، آلومینیوم حدود ۰٫۴ و مس حدود ۰٫۳.
یک مثال عملی را در نظر بگیرید. فرض کنید یک سنسور القایی با فاصلهٔ نامی Sn = ۸ میلیمتر دارید و قطعهٔ هدف از جنس آلومینیوم است:
– فاصلهٔ مؤثر = ۸ × ۰٫۴ = ۳٫۲ میلیمتر
یعنی همان سنسوری که برای فولاد تا ۸ میلیمتر کار میکرد، برای آلومینیوم باید در فاصلهای کمتر از ۳٫۲ میلیمتر نصب شود. اگر بخواهید حاشیهٔ اطمینان (تلورانس ساخت و اثر دما) را هم لحاظ کنید، طراحی روی حدود ۷۰ تا ۸۰ درصد فاصلهٔ مؤثر — یعنی نزدیک ۲٫۲ تا ۲٫۵ میلیمتر — منطقی است. نتیجه روشن است: نادیدهگرفتن این محاسبه باعث میشود سنسور در عمل هیچوقت قطعه را نبیند، در حالی که روی کاغذ کاملاً درست انتخاب شده است.
اشتباهات رایج در انتخاب و نصب سنسور
چند خطای متداول که در عمل به توقف خط منجر میشوند:
– ناهماهنگی نوع خروجی (PNP/NPN) با کارت ورودی PLC.
– نصب سنسور Flush (همسطح) جایی که باید Non-Flush باشد یا برعکس، که فاصلهٔ تشخیص را بههم میریزد.
– بیتوجهی به فرکانس کلیدزنی در شمارش سرعتبالا.
– انتخاب IP پایین برای محیط شستوشو یا فضای پر گردوغبار.
– اجرای کابل آنالوگ ۰ تا ۱۰ ولت در مسیر طولانی؛ افت ولتاژ روی کابل بلند، نویز و خطای اندازهگیری ایجاد میکند و در این حالت خروجی ۴ تا ۲۰ میلیآمپر انتخاب درستتری است.
در کاربردهای دقیق، توجه به هیسترزیس و تکرارپذیری (Repeatability) هم به همان اندازه مهم است.
سوالات متداول
تفاوت اصلی سنسور القایی و خازنی چیست؟
القایی فقط فلز را تشخیص میدهد؛ خازنی علاوه بر فلز، مایع و مواد غیرفلزی را هم میبیند. برای تشخیص قطعهٔ فلزی، القایی پایدارتر و کمخطاتر است.
PNP بهتر است یا NPN؟
هیچکدام ذاتاً بهتر نیست؛ انتخاب به نوع کارت ورودی PLC بستگی دارد. در ایران و اروپا PNP رایجتر است.
چرا خروجی ۴ تا ۲۰ میلیآمپر به ۰ تا ۱۰ ولت ترجیح داده میشود؟
چون در مسیرهای طولانی در برابر نویز مقاومتر است و قطعی سیم با صفر شدن جریان قابل تشخیص است.
IP67 دقیقاً یعنی چه؟
یعنی سنسور کاملاً ضد نفوذ گردوغبار است و در برابر غوطهوری موقت در آب (طبق IEC 60529) مقاومت دارد.
جمعبندی و انتخاب درست سنسور صنعتی
انتخاب درست سنسور صنعتی یک تصمیم چندعاملی است و بهتر است با همین ترتیب پیش بروید: اول نوع سنسور را بر اساس جنس و کمیت هدف مشخص کنید، بعد خروجی را با کنترلر هماهنگ کنید، سپس فاصلهٔ تشخیص و ضریب تصحیح را محاسبه کنید و در پایان درجهٔ حفاظت متناسب با محیط را بسنجید. رعایت همین چهار گام، بخش بزرگی از خطاهای رایج را پیش از اجرا حذف میکند.
برای انتخاب و تأمین سنسور صنعتی متناسب با کاربرد شما — از سنسورهای مجاورتی و نوری تا ترانسمیترهای دما و فشار — کارشناسان فنی روشن صنعت میتوانند بر اساس مشخصات خط تولید و شرایط محیطی شما گزینهٔ مناسب را پیشنهاد دهند. برای مشاوره و استعلام با ما در تماس باشید.
—
